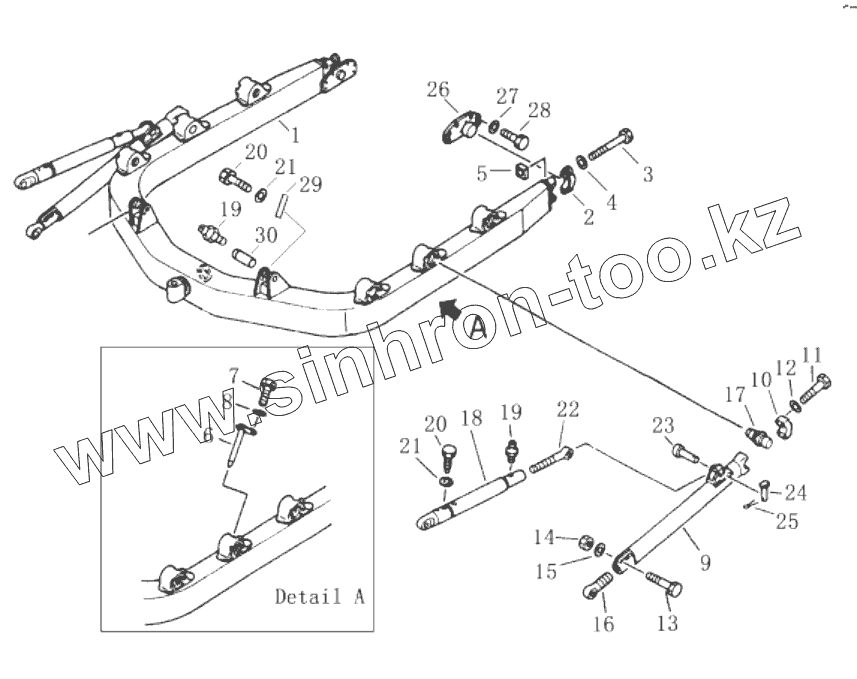

Каталог запасных частей к технике: Shantui SD32. C-FRAME
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 24Y-81-05000 | C-frame assy | |
| 2 | 175-71-11482 | cover | |
| 3 | 175-71-11491 | bolt | |
| 4 | 01643-22245 | washer | |
| 5 | 01580-12218 | nut | |
| 6 | 154-70-19181 | Задвижка | |
| 7 | 01010-51420 | Болт | |
| 8 | 205-06-62270 | Шайба | |
| 9 | 24Y-81-03000 | support | |
| 10 | 175-70-12160 | Заглушка вала | |
| 11 | 01010-52095 | Болт | |
| 12 | 01643-52060 | washer | |
| 13 | 01010-51820 | bolt | |
| 14 | 01580-11815 | Гайка | |
| 15 | 01643-51845 | Washer | |
| 16 | 175-70-12130 | Винтовой болт | |
| 17 | 24Y-81-00005 | joint | |
| 18 | 24Y-81-04000 | brace | |
| 19 | 07020-01021 | Масленка | |
| 20 | 01010-51435 | Болт | |
| 21 | 01643-21445 | washer | |
| 22 | 24Y-81-00004 | screw | |
| 23 | 150-70-13411 | Задвижка | |
| 24 | 170-70-12240 | Задвижка | |
| 25 | 04050-04026 | pin | |
| 26 | 175-70-23133 | turnnion | |
| 27 | 01010-52450 | bolt | |
| 28 | 01643-32460 | Уплотнительная шайба | |
| 29 | 195-71-11520 | Штифт | |
| 30 | 175-71-11351 | shaft |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
