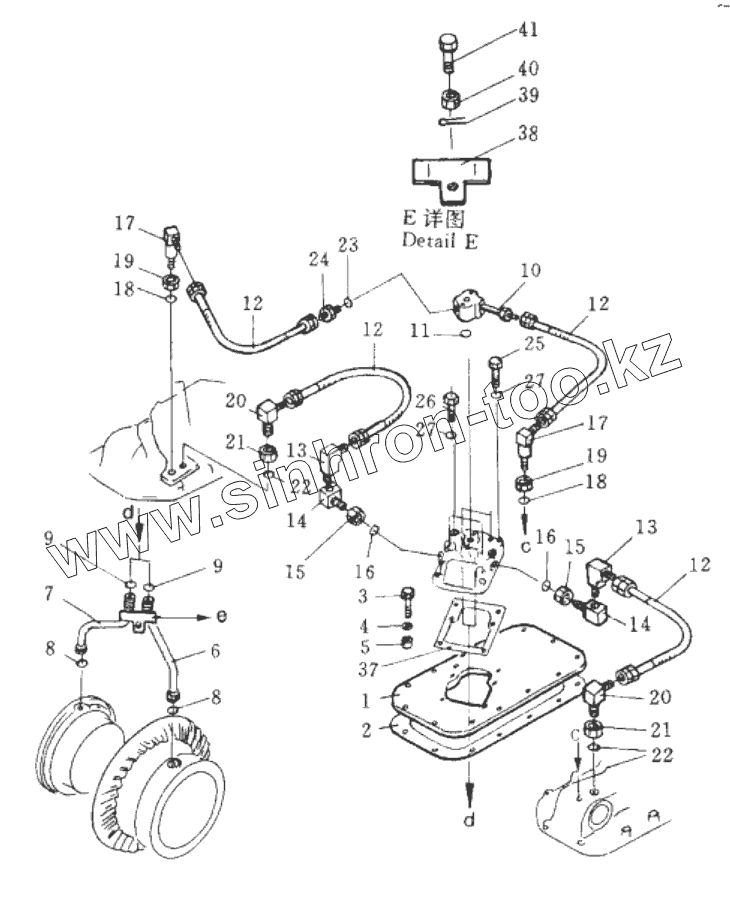

Каталог запасных частей к технике: Shantui SD32. BRAKE PIPING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

11

12

12

12

12

13

13

14

14

15

15

16

16

17

17

18

18

19

19

20

20

21

21

22

22

23

24

25

26

27

27

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	175-49-23460		plate
2	175-40-22521		gasket
3	01010-51260		Болт
4	01602-21236		Рессорная шайба
5	195-33-11220		Втулка
6	175-40-22570		tube, L.H
7	175-40-22580		tube, R.H
8	07000-03022		Кольцо
9	07000-02018		Кольцо
10	175-33-23470		tube
11	07000-03028		Кольцо
12	07102-20303		Рукав
13	203-62-12330		Штуцер
14	195-49-13830		Штуцер
15	195-49-13840		Nut
16	07002-01623		Кольцо
17	175-49-25670		Штуцер
18	07002-02034		Кольцо
19	07239-12009		Гайка
20	07232-10315		elbow
21	07239-12009		Гайка
22	07002-02034		Кольцо
23	07002-02034		Кольцо
24	07230-10315		nipple
25	01010-51250		Болт
26	01010-51240		Болт
27	01643-31232		Шайба
37	144-40-22220		Сальник
38	175-40-22461		clamp
39	04050-12018		Разводной шплинт
40	01590-11012		nut
41	01012-51035		bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
