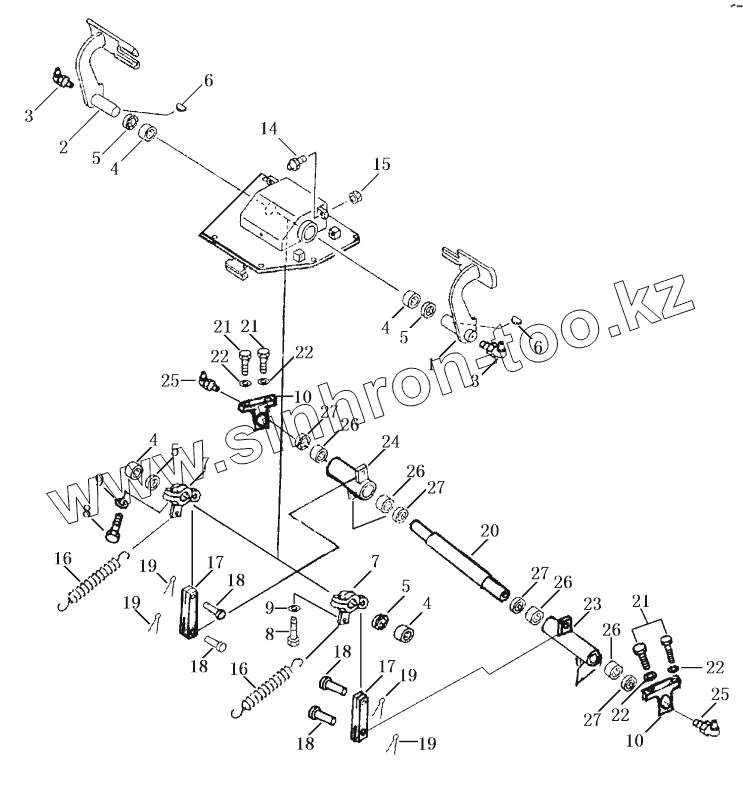

Каталог запасных частей к технике: Shantui SD32. BRAKE PEDAL
1
2
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
14
15
16
16
17
17
18
18
18
18
19
19
19
19
20
21
21
21
22
22
22
22
23
24
25
25
26
26
26
26
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16Y-26C-01000 | Педаль левая | |
| 2 | 16Y-26C-02000 | Педаль правая | |
| 3 | 07021-01090 | Масленка | |
| 4 | HK354220 | Подшипник | |
| 5 | 01622-03504 | Кольцо пылезащитное | |
| 6 | 04010-01032 | Сегментная шпонка | |
| 7 | 10Y-26-13000 | Рычаг | |
| 8 | 01010-51235 | Болт | |
| 9 | 01643-31232 | Шайба | |
| 10 | 10Y-26-00003 | Кронштейн | |
| 14 | 09311-41237 | Амортизационный болт | |
| 15 | 01580-11210 | Гайка | |
| 16 | 154-43-41260 | Рессора | |
| 17 | 10Y-26-00004 | Деталь соединительная | |
| 18 | 04205-11440 | Палец | |
| 19 | 04050-14022 | Разводной шплинт | |
| 20 | 171-26-00002 | shaft | |
| 21 | 01010-51225 | Болт | |
| 22 | 01643-31232 | Шайба | |
| 23 | 171-26-01000 | lever L.H | |
| 24 | 171-26-02000 | lever R.H | |
| 25 | 07021-01090 | Масленка | |
| 26 | HK303720 | Подшипник | |
| 27 | 06122-03004 | Кольцо пылезащитное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
