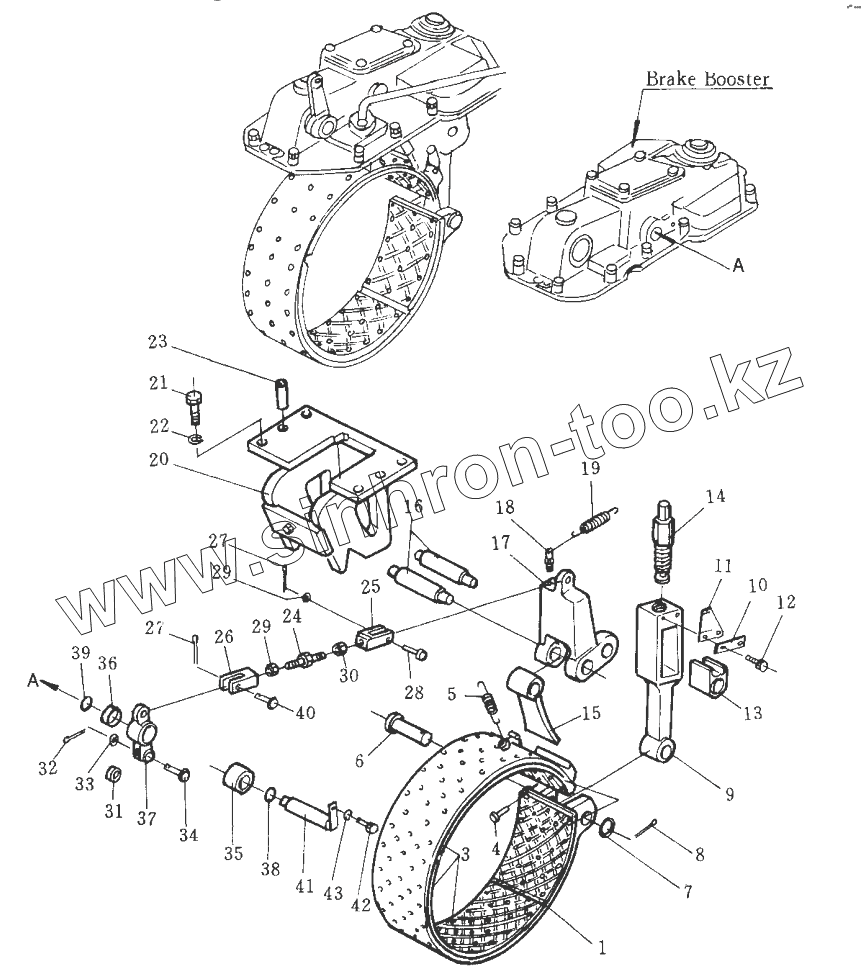

Каталог запасных частей к технике: Shantui SD32. BRAKE BAND AND LINKAGE

Тип техники

Марка

Модель

Схема

1

1

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

27

28

29

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
175-33-00090	175-33-00090		brake band assy
175-33-00080	175-33-00080		brake band assy
1	175-33-28210		brake band
1	175-33-28110		brake band
2	175-33-28130		lining, brake
3	175-33-28140		lining, brake
4	04412-00514		rivet, brake lining
5	100-33-13120		Рессора
6	175-33-24210		pin
7	175-33-24220		washer
8	04050-14050		pin
9	175-33-24231		rod
10	154-33-11620		Замковая пластина
11	154-33-11610		Рессора
12	01010-51016		Болт
13	154-33-11540		Блок
14	175-33-24272		bolt, adjusting
15	175-33-24240		end block
16	175-33-24260		Вал
17	175-33-24251		rod
18	154-33-11650		Гнездо
19	150-33-12171		Рессора
20	175-33-24291		bracket R.H
20	175-33-24281		bracket L.H
21	01010-52055		Болт
22	01643-32060		Шайба
23	154-33-11720		Фиксирующий штифт
24	175-33-24311		rod
25	175-33-24320		yoke
26	175-33-24330		yoke
27	04050-04028		pin
28	175-33-24450		pin
29	01583-01811		nut
30	175-33-24342		nut
31	170-33-13330		Ролик
32	04050-14026		Pin
33	01641-21626		Шайба
34	04205-01645		Палец
35	198-43-13220		washer
36	154-33-21280		Втулка
37	175-33-24353		lever
38	07000-03030		Кольцо
39	07000-03025		Кольцо
40	175-33-24450		pin
41	154-33-21262		Вал
42	01010-51025		Болт
43	01602-21030		Шайба
