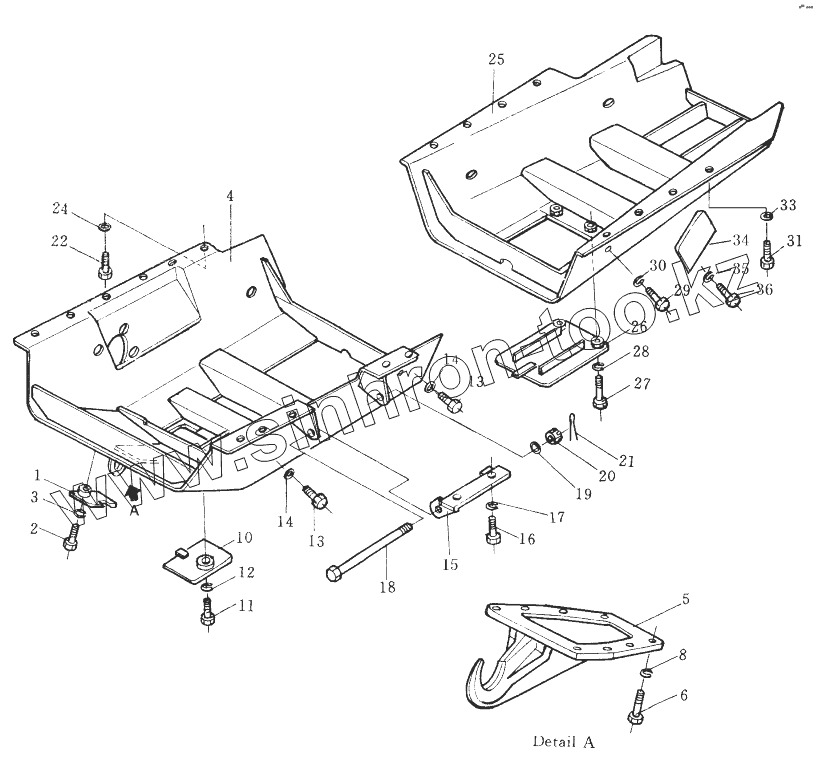

Каталог запасных частей к технике: Shantui SD32. BOTTOM GUARD

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

8

10

11

12

13

13

14

14

15

16

17

18

19

20

21

22

24

25

26

27

28

29

30

31

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	175-54-23230		cover
2	01010-51235		Болт
3	01643-31232		Шайба
4	175-54-C1260		cover, under, front
5	180-54-13160		hook
6	01010-52075		bolt
8	01643-32060		Шайба
10	175-54-C1270		cover
11	01010-51235		Болт
12	01643-31232		Шайба
13	01010-52455		Bolt
14	01643-32460		Уплотнительная шайба
15	175-54-23461		bracket
16	01010-52455		Bolt
17	01643-32460		Уплотнительная шайба
18	175-54-23471		bolt
19	01640-23045		Шайба
20	01590-13033		nut
21	04050-16355		pin, cotter
22	01010-52465		Bolt
24	01643-32460		Уплотнительная шайба
25	175-54-23169		cover, under, rear
26	175-54-23220		cover
27	01010-51235		Болт
28	01643-31232		Шайба
29	01010-52455		Bolt
30	01643-32460		Уплотнительная шайба
31	01010-52465		Bolt
33	01643-32460		Уплотнительная шайба
34	24Y-50-01000		cover
35	01010-51235		Болт
36	01643-31232		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
