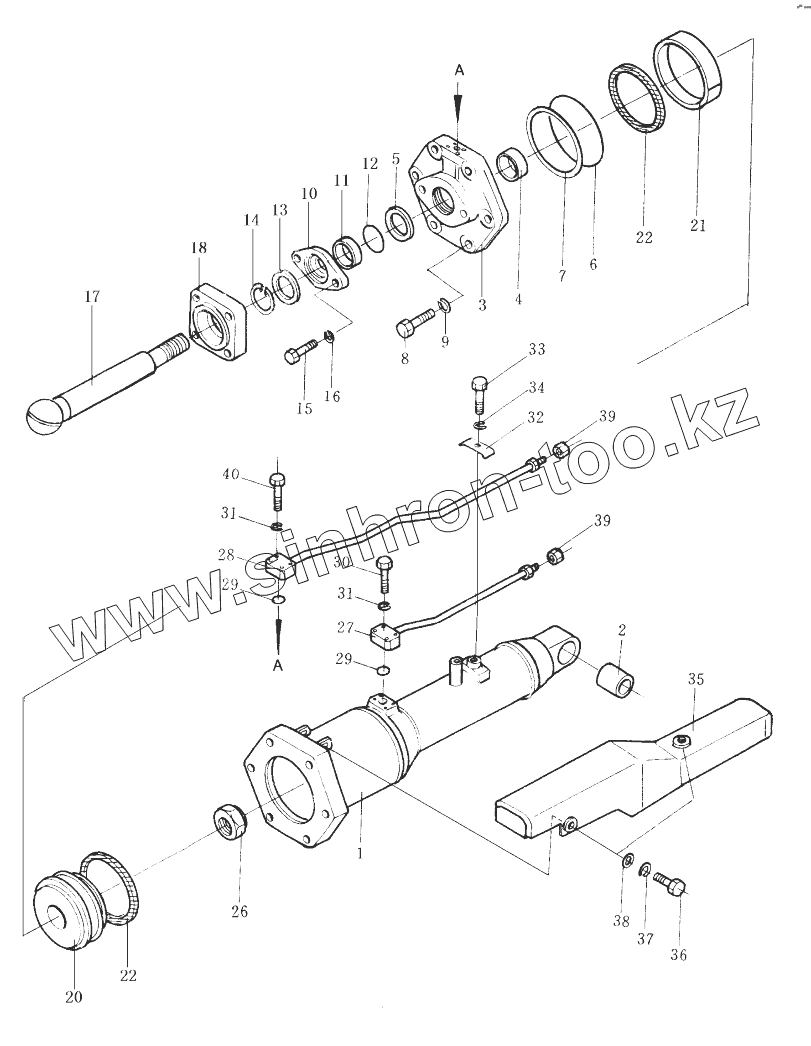

Каталог запасных частей к технике: Shantui SD32. BLADE TILT CYLINDER
175-63-52700
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
22
22
26
27
28
29
29
30
31
31
32
33
34
35
36
37
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-63-52700 | 175-63-52700 | blade tilt cylinder assy | |
| 1 | 175-63-52452 | cylinder | |
| 2 | 195-63-52160 | bushing | |
| 3 | 195-63-42133 | head, cylinder | |
| 4 | 07177-09035 | bushing | |
| 5 | 707-51-90110 | packing, rod | |
| 6 | 07000-15220 | O-ring | |
| 7 | 07001-05220 | ring, snap | |
| 8 | 01051-53000 | bolt | |
| 9 | 01601-23075 | washer, spring | |
| 10 | 195-63-52470 | gland | |
| 11 | 07177-09020 | bushing | |
| 12 | 07000-03110 | Кольцо круглого сечения | |
| 13 | 195-63-94170 | seal, dust | |
| 14 | 07179-00113 | ring, snap | |
| 15 | 01010-51865 | Болт | |
| 16 | 01602-21854 | Шайба | |
| 17 | 175-63-52422 | rod, piston | |
| 18 | 175-71-11211 | cap | |
| 20 | 707-36-22550 | piston | |
| 21 | 07155-02250 | ring, piston | |
| 22 | 707-44-22080 | packing, piston | |
| 26 | 07165-16870 | nut | |
| 27 | 175-63-52552 | tube | |
| 28 | 175-63-52562 | tube | |
| 29 | 07000-13035 | Кольцо | |
| 30 | 01010-51050 | Болт | |
| 31 | 01602-21030 | Шайба | |
| 32 | 195-63-52871 | Дугообразный зажим | |
| 33 | 01010-51420 | Болт | |
| 34 | 01602-21442 | Рессорная шайба | |
| 35 | 175-63-52572 | cover | |
| 36 | 01010-51440 | Болт | |
| 37 | 01602-21442 | Рессорная шайба | |
| 38 | 01643-31445 | Уплотнительная шайба | |
| 39 | 195-63-52990 | plug | |
| 40 | 01010-51030 | Болт |
