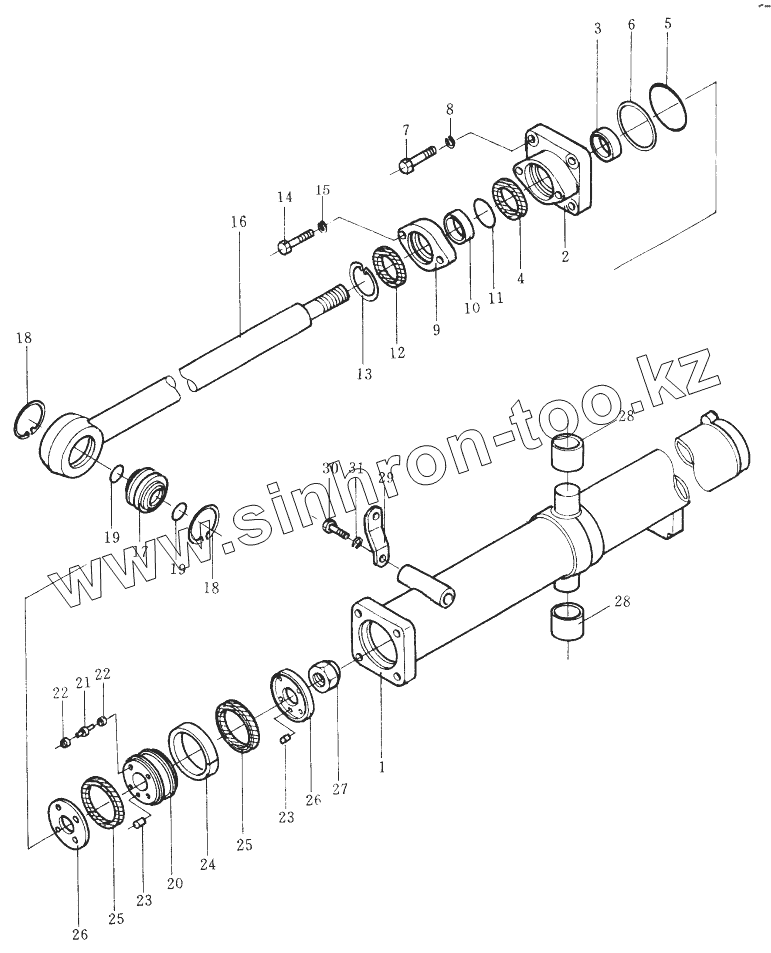

Каталог запасных частей к технике: Shantui SD32. BLADE LIFT CYLINDER
175-63-13400
175-63-13300
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
23
24
25
25
26
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-63-13400 | 175-63-13400 | Цилиндр подъема отвала в сборе SD-32 | |
| 175-63-13300 | 175-63-13300 | Цилиндр подъема отвала в сборе SD-32 | |
| 1 | 175-63-13141 | cylinder | |
| 2 | 175-63-13131 | head, cylinder | |
| 3 | 07177-07530 | bushing | |
| 4 | 707-51-75110 | packing, rod | |
| 5 | 07000-12135 | 0-ring | |
| 6 | 07146-02136 | ring back-up | |
| 7 | 01010-52470 | Bolt | |
| 8 | 01602-22472 | Шайба | |
| 9 | 175-63-13630 | gland | |
| 10 | 07177-07515 | bushing | |
| 11 | 07000-03095 | O-ring | |
| 12 | 144-63-94170 | Seal, dust | |
| 13 | 07179-00097 | ring, snap | |
| 14 | 01010-51635 | Болт | |
| 15 | 01602-21648 | Шайба | |
| 16 | 175-63-13120 | rod, piston | |
| 17 | 07137-05008 | bearing | |
| 18 | 04065-01140 | ring, snap | |
| 19 | 07000-03050 | Кольцо | |
| 20 | 175-63-92662 | piston | |
| 21 | 175-63-12550 | valve | |
| 22 | 175-63-12650 | seat | |
| 23 | 04020-00616 | Фиксирующий штифт | |
| 24 | 07155-01435 | ring near | |
| 25 | 707-44-14080 | packing, piston | |
| 26 | 707-40-12352 | retainer | |
| 27 | 07165-14547 | nut | |
| 28 | 175-63-12540 | bushing | |
| 29 | 175-63-12370 | plate | |
| 30 | 01010-51245 | Болт | |
| 31 | 01602-21236 | Рессорная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
