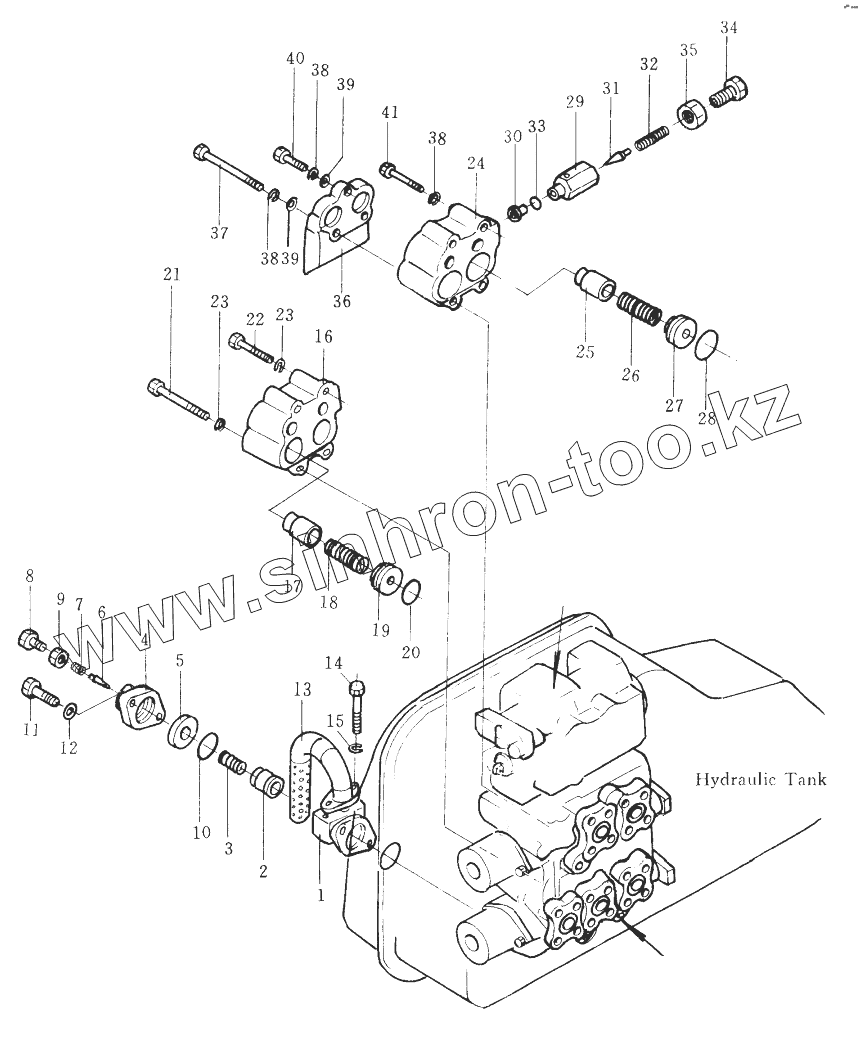

Каталог запасных частей к технике: Shantui SD32. BLADE LIFT AND RIPPER CONTROL VALV

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

38

38

39

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
701-40-51002	701-40-51002		main relief valve assy
701-40-62002	701-40-62002		safety and suction assy
701-43-24002	701-43-24002		valve assy
701-40-61002	701-40-61002		suction valve assy
1	701-40-51111		body, main relief valve
2	701-40-51120		element, main relief valve
3	701-30-51130		Рессора
4	701-40-51130		case, pilot valve
5	701-30-51151		Гнездо клапана
6	701-30-51160		Подъемный клапан
7	701-30-51170		spring, poppet
8	701-30-51160		Подъемный клапан
9	701-30-51190		Гайка
10	07000-13048		Кольцо
11	01011-31405		Болт
12	01602-01442		Рессорная шайба
13	701-40-51160		tube, baffle
14	01010-31030		Болт
15	01602-01030		Шайба
16	701-40-61152		Корпус клапана
17	701-40-61120		Клапан
18	701-50-61131		Рессора
19	701-40-72120		Гнездо
20	07000-13040		Кольцо
21	01011-31420		bolt
22	01010-31495		bolt
23	01602-01442		Рессорная шайба
24	701-40-62162		body, suction valve
25	701-40-61120		Клапан
26	701-50-61131		Рессора
27	701-40-72120		Гнездо
28	07000-13040		Кольцо
29	701-30-72112		body, safety valve
30	701-30-72122		seat, valve
31	701-30-72132		poppet, valve
32	701-30-72140		spring
33	07002-13034		Кольцо
34	701-30-72150		plug
35	01583-03018		nut
36	701-40-62171		body, valve
37	01011-31645		bolt
38	01602-01442		Рессорная шайба
39	01643-31445		Уплотнительная шайба
40	01010-31455		bolt
41	01010-31495		bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
