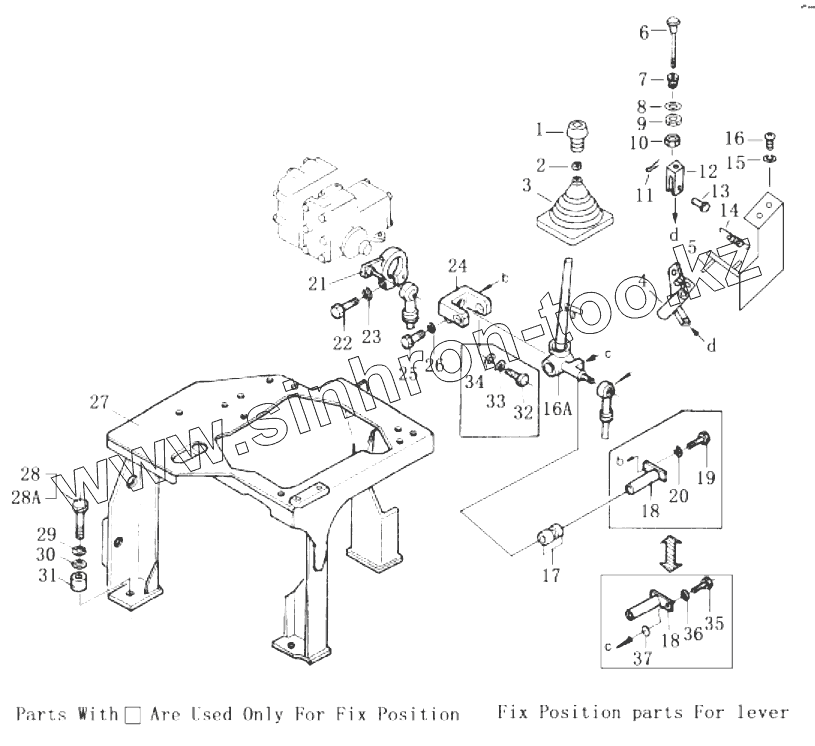

Каталог запасных частей к технике: Shantui SD32. BLADE CONTROL LEVER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16A

17

18

18

19

20

21

22

23

24

25

26

27

28

28A

29

30

31

32

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-86C-11000		Knob
2	195-43-44220		Гайка
3	14Y-25-00021		boot
4	171-86-10200		lever
5	171-86-10300		bracket
6	171-86-10100		button
7	175-61-31750		Гайка
8	01640-22232		Шайба
9	195-61-45230		Гайка
10	01580-10806		Гайка
11	04050-12015		Разводной шплинт
12	171-86-10001		yoke
13	04205-10822		Палец
14	195-61-45290		Рессора
15	01643-31032		Шайба
16	01010-51020		Болт
16A	171-86-03000		lever
17	GB290-8a		bearing, needle
17A	01622-02504		seal, oil
17B	07020-01018		Масленка М10х1
18	175-61-13632		shaft
19	01010-50820		Болт
20	01602-20825		Шайба
21	175-61-13641		lever
22	01010-50840		Болт
23	01602-20825		Шайба
24	175-61-13621		yoke
25	01010-50840		Болт
26	01602-20825		Шайба
27	175-61-13882		frame
28	01010-51465		bolt
28A	01010-51475		Bolt
29	01602-21442		Рессорная шайба
30	01643-31445		Уплотнительная шайба
31	198-21-12240		Зажим
32	01010-50835		Болт
33	01602-20825		Шайба
34	01643-30823		Шайба
35	01010-50820		Болт
36	01602-20825		Шайба
37	01643-30823		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
