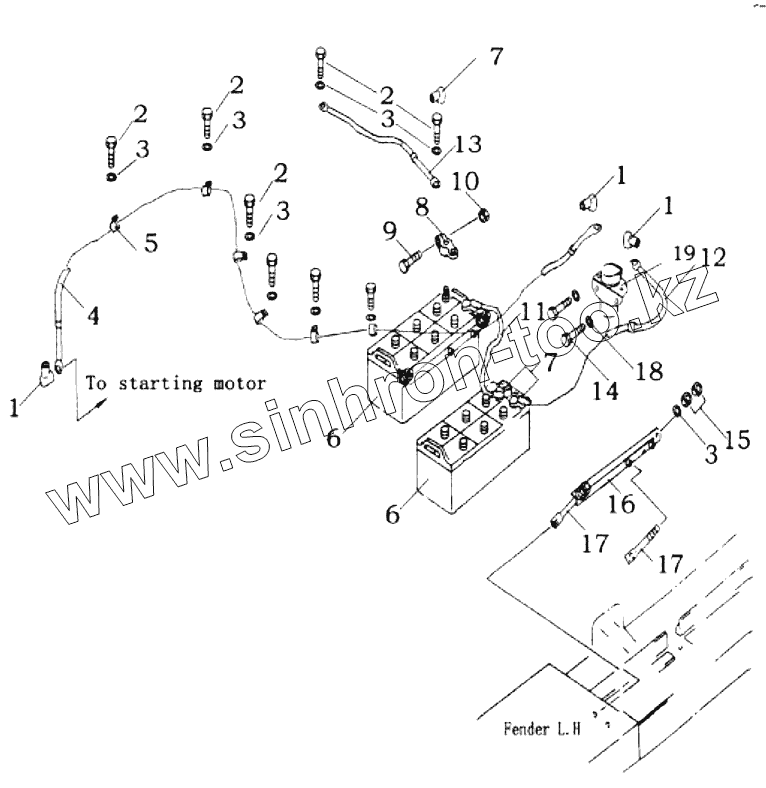

Каталог запасных частей к технике: Shantui SD32. BATTERY AND RELAY SWITCH

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

2

3

3

3

3

3

4

5

6

6

7

7

8

8

9

10

11

12

13

14

15

16

17

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	08038-00518		Колпак
2	01010-51016		Болт
3	01643-31032		Шайба
4	171-07-01000		cable
5	08035-12510		Clip
6	01010-20000		Аккумулятор (200)
7	08038-22511		Колпак
8	08000-00000		Клемма “+”
8	08000-00001		Клемма минусовая
9	01010-30830		Болт
10	01580-00806		Гайка
11	195-06-18581		Электрокабель
12	23Y-07B-03000		cable
13	23Y-07B-02000		Cable
14	01010-50820		Болт
15	01580-11008		Гайка
16	195-06-18581		Электрокабель
17	175-06-39621		Тяговая штанга
18	01643-30823		Шайба
19	D2601-60000		Релейный переключатель

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
