Каталог запасных частей к технике: Shantui SD32. ANGLE BLADE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

14

15

15

16

16

17

18

19

20

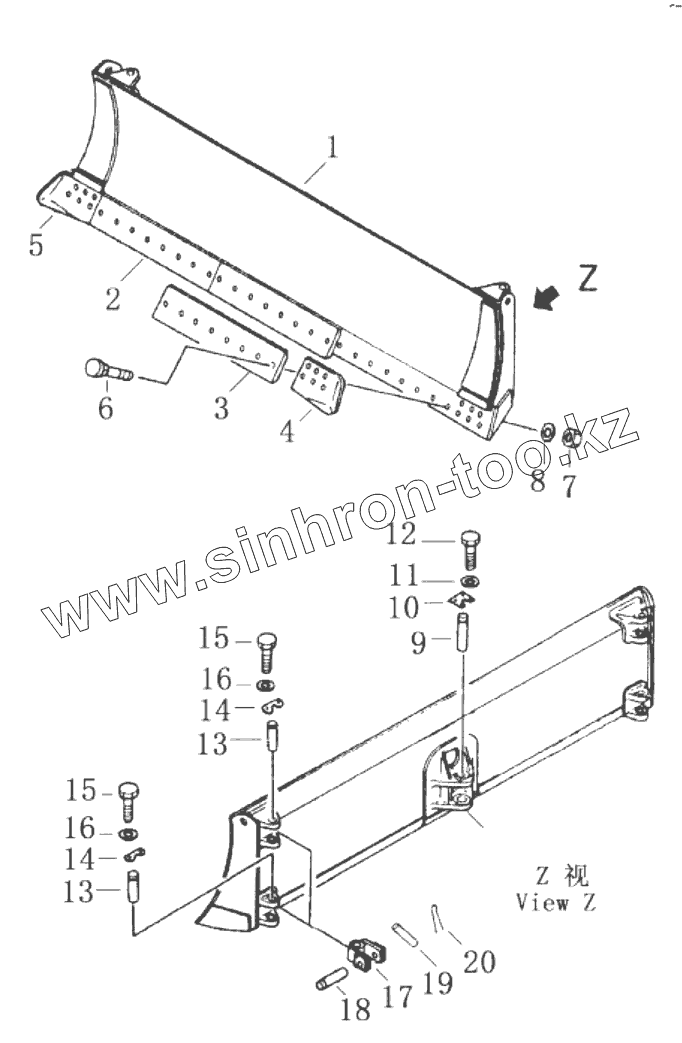

Позиция на иллюстрации	Заводской номер детали		Название детали
1	24Y-81-01000		blade
2	175-70-26310		edge cutting
3	24Y-81-00006		edge cutting
4	24Y-81-00001		bit end L.H
5	24Y-81-00002		bit end R.h
6	175-71-11454		bolt
7	175-71-11530		nut
8	01643-22245		washer
9	24Y-81-00010		pin
10	09257-06009		Замковая прокладка
11	01010-51435		Болт
12	01643-21445		washer
13	24Y-81-00008		pin
14	24Y-81-00007		plate lock
15	01010-51420		Болт
16	01643-31445		Уплотнительная шайба
17	24Y-81-02000		joint
18	24Y-81-00003		pin
19	170-70-12240		Задвижка
20	04050-04026		pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
