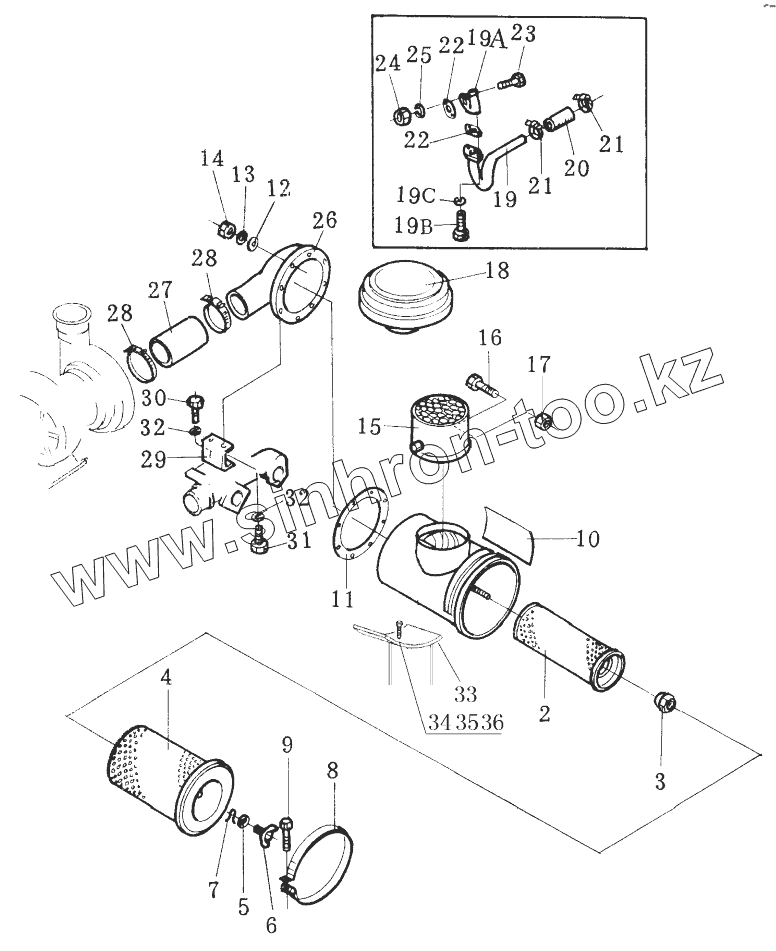

Каталог запасных частей к технике: Shantui SD32. AIR CLEANER AND CAP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
28
29
30
31
32
32
33
34
35
36
191
192
193
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6127-82-7106 | 6127-82-7106 | Воздухоочистительный фильтр | |
| 1 | 6127-82-7115 | Основная часть фильтра | |
| 2 | 6127-81-7142 | element, inner | |
| 3 | 600-181-4370 | Гайка | |
| 4 | 6128-181-7320 | element, outer | |
| 5 | 600-181-4440 | Герметичная шайба | |
| 6 | 600-181-4420 | Барашковый болт | |
| 7 | 600-181-4430 | Зажим | |
| 8 | 6127-11-4360 | Бандажная лента | |
| 9 | 6643-11-4641 | Болт | |
| 10 | 09637-00160 | Заводская табличка | |
| 11 | 6127-81-4821 | Герметичная прокладка | |
| 12 | 01640-21016 | Шайба | |
| 13 | 01602-01030 | Шайба | |
| 14 | 01580-01008 | Гайка | |
| 15 | 6090-01-4250 | Фильтр грубой очистки | |
| 16 | 01016-31045 | Болт | |
| 17 | 01580-11008 | Гайка | |
| 18 | 600-181-4950 | Cap | |
| 19 | 6710-13-4770 | Pipe, joint | |
| 20 | 6717-11-5960 | hose | |
| 21 | 07281-00498 | Зажим рукава | |
| 22 | 6128-11-5610 | Герметичная прокладка | |
| 23 | 01010-31035 | Болт | |
| 24 | 01580-01008 | Гайка | |
| 25 | 01602-01030 | Шайба | |
| 26 | 6710-13-4210 | Air, connector | |
| 27 | 6693-12-4360 | Hose | |
| 28 | 07281-01059 | clamp | |
| 29 | 6711-11-4530 | Держатель соединителя с воздухом | |
| 30 | 01010-31230 | Болт | |
| 31 | 01010-31235 | Болт | |
| 32 | 01602-01236 | Рессорная шайба | |
| 33 | 6710-13-4510 | Bracket | |
| 34 | 02011-70552 | Bolt | |
| 35 | 02310-11020 | Shim | |
| 36 | 01642-20810 | Шайба | |
| 191 | 6128-11-5302 | Стопорный возвратный клапан | |
| 192 | 01010-31050 | bolt | |
| 193 | 01602-01030 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
