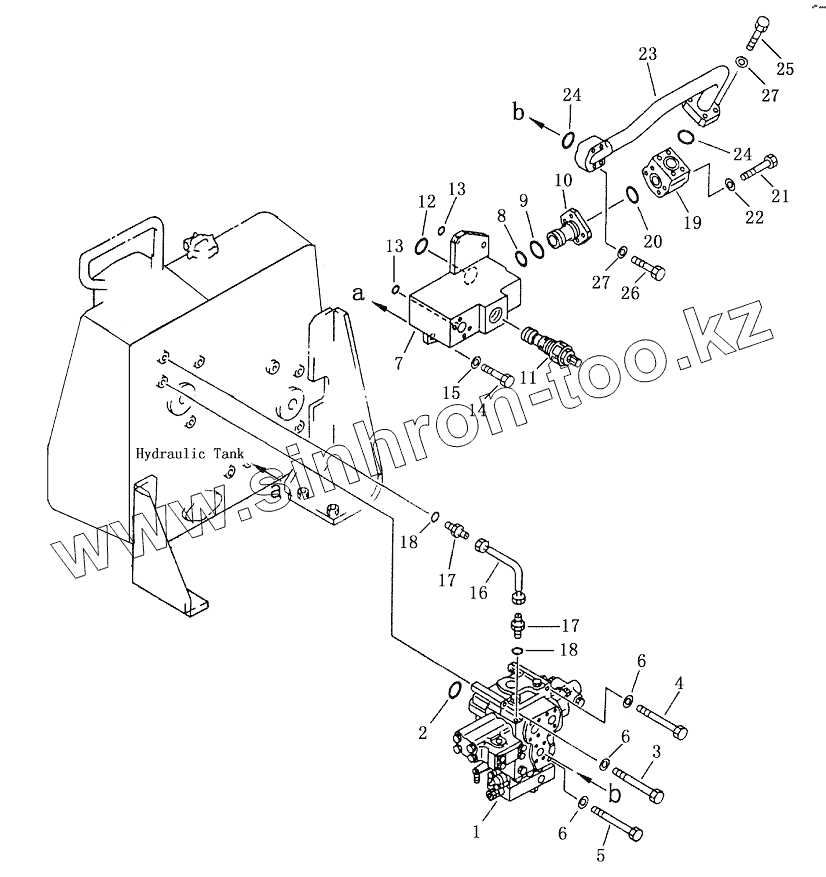

Каталог запасных частей к технике: Shantui SD23 (вариант). WORK VALVE MOUNT

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

7

8

9

10

11

12

13

13

14

15

16

17

17

18

18

19

20

21

22

23

24

24

25

26

27

27

Позиция на иллюстрации	Заводской номер детали		Название детали
154-60-71300	154-60-71300		relief valve assy
1	709-62-31103		valve assy
2	07000-03038		Кольцо
3	01011-51215		bolt
4	01011-51235		bolt
5	01011-51280		bolt
6	01643-31232		Шайба
7	154-60-71350		block
8	07000-03035		Болт
9	07000-13032		Кольцо
10	700-91-11650		flange
11	709-905-1500		relief valve assy
12	07000-03035		Болт
13	07000-02011		Кольцо
14	01010-51230		Болт
15	01643-31232		Шайба
16	20Y-970-1670		tubе
17	22X-61-18550		Joint
18	07002-01423		о-ring
19	154-60-71240		еlbоw
20	07000-13035		Кольцо
21	01010-51080		Болт
22	01643-51032		Washer
23	154-60-71230		tube
24	07000-13035		Кольцо
25	01010-51040		Болт
26	01010-51060		Болт
27	01643-51032		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
