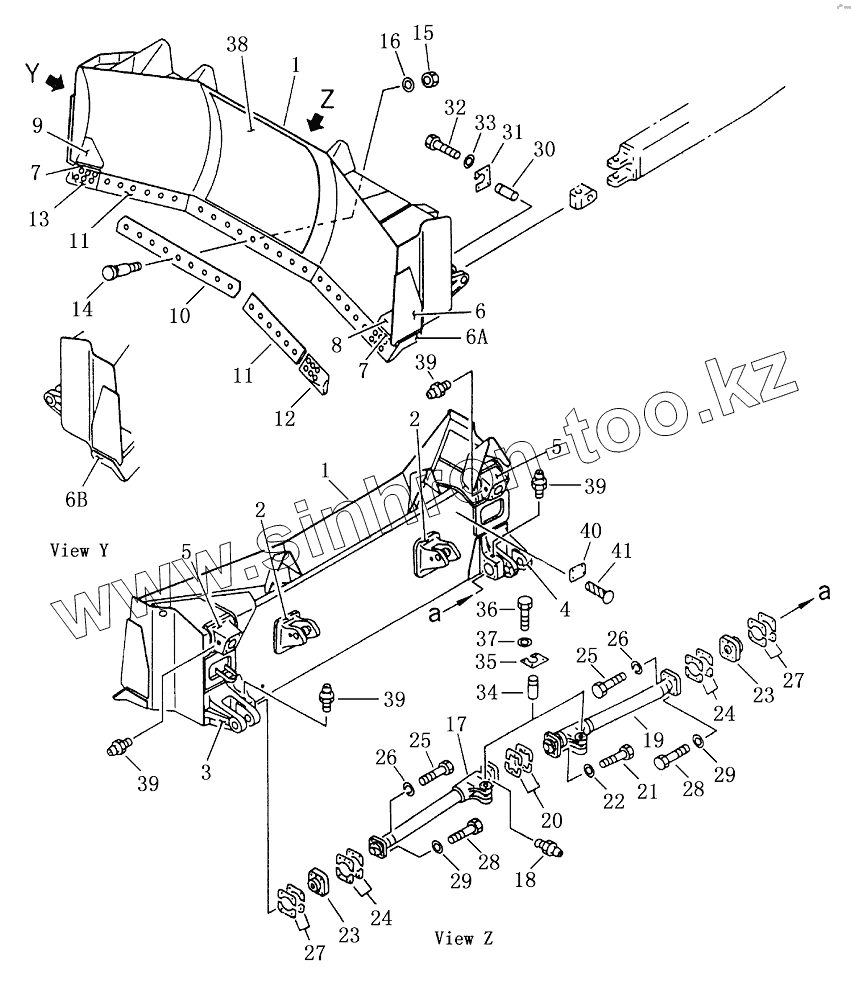

Каталог запасных частей к технике: Shantui SD23 (вариант). U-BLADE

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

5

6

6A

6B

7

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

24

25

25

26

26

27

27

28

28

29

29

30

31

32

33

34

35

36

37

38

39

39

39

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	154-72-51111		blade assy
2	154-929-5120		bracket
3	154-71-31121		brасkеt
4	154-71-31131		brасkеt
5	154-71-31142		pivоt
6	154-72-31140		plate L.H.
6A	154-72-31150		plate L.H.
6B	154-72-31160		plate R.H.
7	154-72-31170		plate R.H.
8	154-72-51120		plate L.H.
9	154-72-51130		plate R.H.
10	154-72-11122		edge cutting
11	154-72-11151		edge cutting
12	150-70-21356		Левый резец
13	150-70-21346		Правый резец
14	154-71-41270		Болт
15	154-70-22270		Гайка
16	01643-21845		Уплотнительная шайба
17	154-71-31191		Левая стрела отвала
18	07020-01021		Масленка
19	154-71-31211		Правая стрела отвала
20	175-71-00302		shim аssу
21	01010-52490		Болт
22	01643-32460		Уплотнительная шайба
23	154-71-31270		Колпак
24	154-71-00140		shim assy
25	01010-51270		Болт
26	01602-21236		Рессорная шайба
27	150-71-00017		shim assy
28	01011-52420		Болт
29	01643-32460		Уплотнительная шайба
30	154-71-22470		Штифт
31	175-71-21330		Замковая прокладка
32	01010-51435		Болт
33	01643-31445		Уплотнительная шайба
34	154-71-22480		Штифт
35	154-71-22490		Замковая прокладка
36	01010-51435		Болт
37	01643-31445		Уплотнительная шайба
38	154-937-1110		plate
39	07020-01021		Масленка
40	09601-00835		plate name
41	04418-03060		Заклепка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
