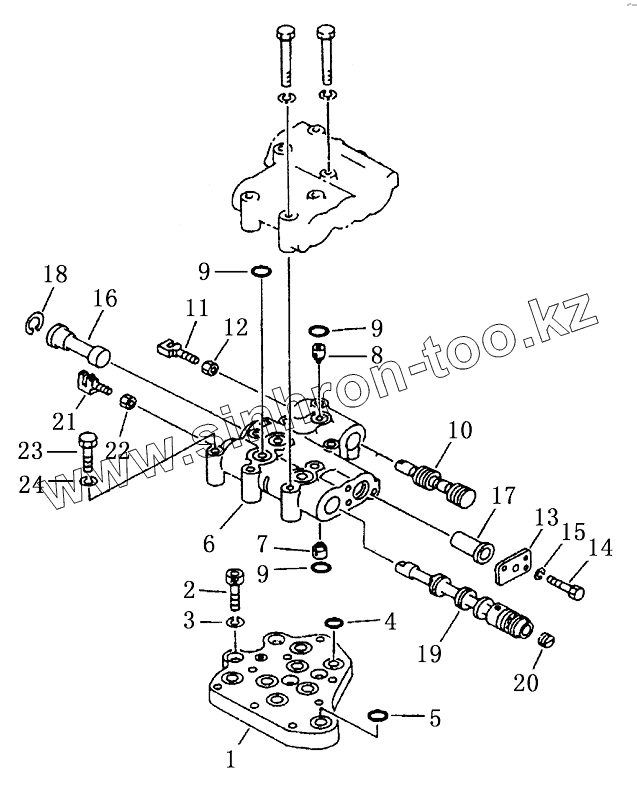

Каталог запасных частей к технике: Shantui SD23 (вариант). TRANSMISSION VALVE (1/2)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
154-15-45001	154-15-45001		TRANSMISSION VALVE assy
15A-15-00512	15A-15-00512		spool assy
1	154-15-45130		seat valve
2	01252-41035		bolt
3	01602-21030		Шайба
4	07000-73022		Кольцо круглого сечения
5	07000-73025		Кольцо круглого сечения
6	154-15-45210		body
7	175-15-45260		Стопор
8	195-15-15671		Стопор
9	07000-73022		Кольцо круглого сечения
10	175-15-45220		Шпулька
11	09363-01053		Скоба
12	01580-11008		Гайка
13	175-15-45810		plate
14	01010-81025		bolt
15	01602-21030		Шайба
16	144-15-25420		Стержень
17	145-15-45550		Втулка установочная
18	04065-03515		Упорное кольцо
19	154-15-45240		spool
20	144-15-25210		Заглушка
21	09363-01053		Скоба
22	01580-11008		Гайка
23	01010-51075		Болт
24	01602-21030		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
