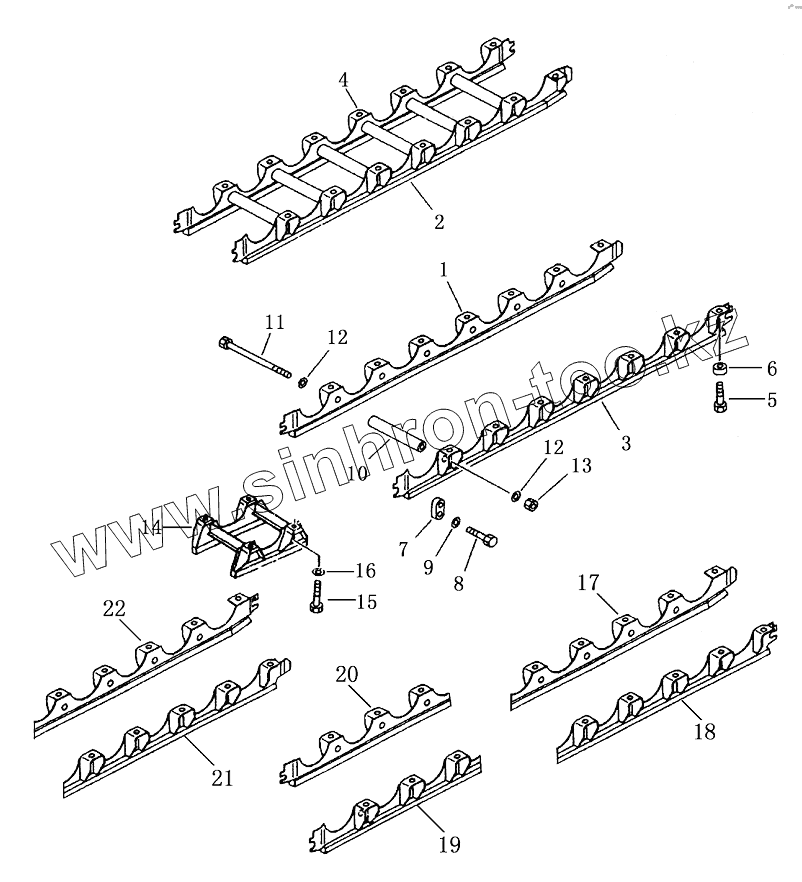

Каталог запасных частей к технике: Shantui SD23 (вариант). TRACK ROLLER GUARD

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 154-30-42330 guard inner L.H.
1 154-30-42130 guard inner L.H.
2 154-30-42140 guard inner R.H.
2 154-30-42340 guard inner R.H.
3 154-30-42110 guard outer L.H.
3 154-30-42310 guard outer L.H.
4 154-30-42120 guard outer R.H.
4 154-30-42320 guard outer R.H.
5 01010-52265 Болт
6 154-30-14130 Прокладка
7 154-30-22190 Упорная пластина
8 01010-51840 Болт
9 01643-31845 Шайба
10 150-30-15553 Труба
11 150-30-15563 Болт
12 01643-32460 Уплотнительная шайба
13 01580-12419 Гайка
14 154-30-13253 plate
15 01010-52265 Болт
16 01643-32260 Шайба
17 17Н-40-02000 guard inner L.R.H
18 17Н-40-01000 guard outer L.R.H
19 17Н-40-05000 guardfront
20 17Н-40-06000 guardfront
21 17Н-40-04000 guard inner R.L.H
22 17Н-40-03000 guard outer L.R.H
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
