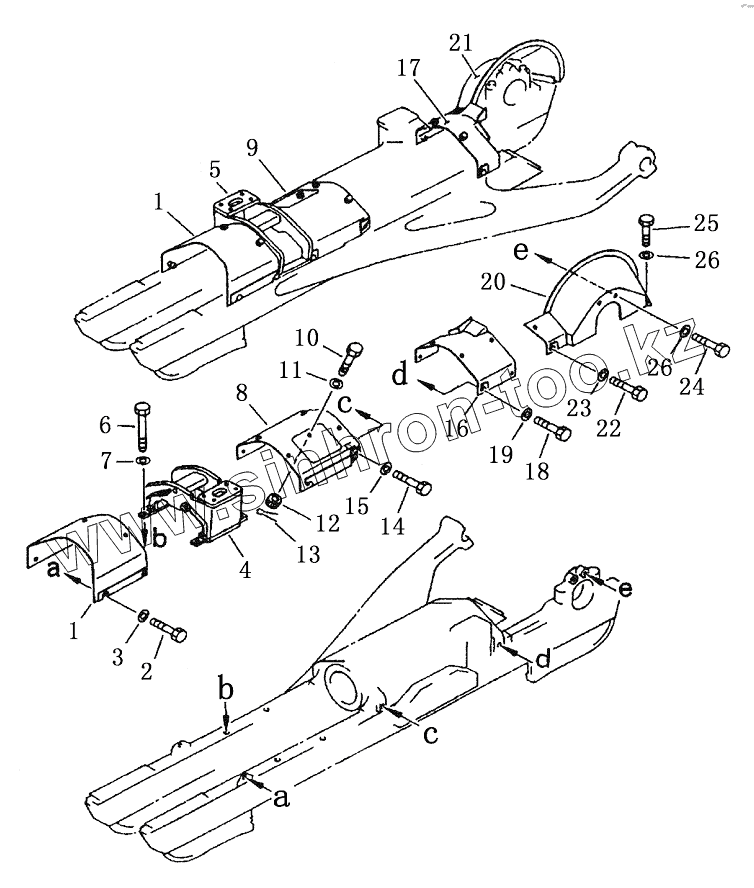

Каталог запасных частей к технике: Shantui SD23 (вариант). TRACK FRAME COVER
/40.gif)
1
1
1
1
2
2
3
3
4
4
5
5
6
7
8
8
8
9
9
9
10
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
22
23
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 154-30-13163 | cover | |
| 1 | 154-30-47111 | cover | |
| 1 | 154-30-13422 | cover | |
| 2 | 01010-51225 | Болт | |
| 2 | 01010-51630 | Болт | |
| 3 | 01643-31232 | Шайба | |
| 3 | 01643-31645 | Шайба | |
| 4 | 154-30-11274 | Опора | |
| 4 | 154-30-11275 | support L.H. | |
| 5 | 154-30-11284 | Опора | |
| 5 | 154-30-11285 | support R.H. | |
| 6 | 01011-52005 | Болт | |
| 7 | 01643-32060 | Шайба | |
| 8 | 154-30-47121 | cover assy L.H | |
| 8 | 154-30-47210 | cover assy L.H | |
| 8 | 154-30-47161 | cover assy L.H | |
| 9 | 154-30-47131 | cover assy R.H | |
| 9 | 154-30-47220 | cover assy R.H | |
| 9 | 154-30-47171 | cover assy R.H | |
| 10 | 195-09-18140 | bolt | |
| 10 | 154-30-27180 | Болт | |
| 11 | 01641-21223 | Шайба | |
| 12 | 01590-11215 | Гайка | |
| 13 | 04050-13025 | Разводной шплинт | |
| 14 | 01010-51225 | Болт | |
| 14 | 01010-51630 | Болт | |
| 15 | 01643-31232 | Шайба | |
| 15 | 01643-31645 | Шайба | |
| 16 | 154-30-11941 | Задняя насадка | |
| 16 | 154-30-11942 | cover L.H. | |
| 17 | 154-30-11951 | Задняя насадка | |
| 17 | 154-30-11954 | cover R.H. | |
| 18 | 01010-51230 | Болт | |
| 18 | 01010-51630 | Болт | |
| 19 | 01643-31232 | Шайба | |
| 19 | 01643-31645 | Шайба | |
| 20 | 154-30-11383А | Cover l.h. | |
| 21 | 154-30-11393А | Cover r.h. | |
| 22 | 01010-51235 | Болт | |
| 22 | 01010-51635 | Болт | |
| 23 | 01643-31232 | Шайба | |
| 23 | 01643-31645 | Шайба | |
| 24 | 01010-51630 | Болт | |
| 25 | 01010-51635 | Болт | |
| 26 | 01643-31645 | Шайба |
