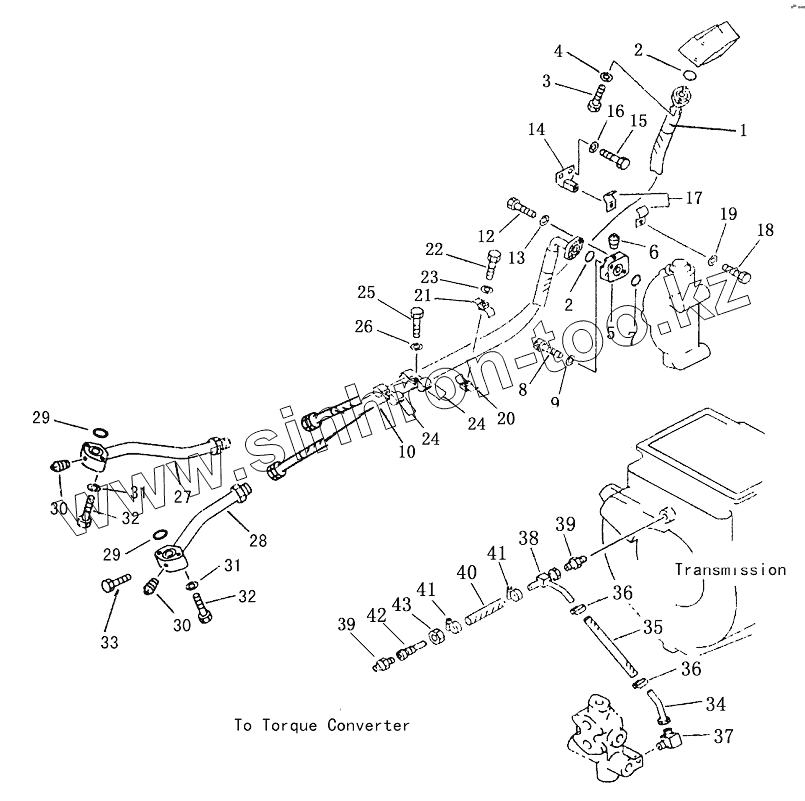

Каталог запасных частей к технике: Shantui SD23 (вариант). TORQUE CONVERTER AND OIL COOLER PIPING

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

28

29

29

30

30

31

31

32

32

33

34

35

36

36

37

38

39

39

40

41

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	17Y-74-31000		hose
2	07000-03032		Кольцо
3	01010-51030		Болт
4	01643-31032		Шайба
5	154-49-51420		Фланец
6	07042-30108		Заглушка
7	07000-33045		Кольцо
8	01252-41030		Болт
9	01643-31032		Шайба
10	17Y-74-30000		Трос
12	01010-51030		Болт
13	01643-31032		Шайба
14	154-49-51690		bracket
15	01010-51225		Болт
16	01643-31232		Шайба
17	17Y-74-17000		clamp
18	01010-51230		Болт
19	01643-31232		Шайба
20	195-78-22320		Дугообразный зажим
21	195-78-22330		Зажим
22	01010-51260		Болт
23	01643-31232		Шайба
24	154-49-22290		Зажим
25	01010-51270		Болт
26	01643-31232		Шайба
27	17Y-74-32000		tube
28	17Y-74-55000		tube
29	07000-02060		Кольцо
30	07042-30108		Заглушка
31	01602-21338		Рессорная шайба
32	02010-70838		Болт
33	02010-70870		Болт
34	154-49-51390		Труба
35	07260-20922		Трос
36	07281-00197		Зажим
37	22W-44-14580		Штуцер трубы
38	154-49-51410		Труба
39	07213-51521		Штуцер
40	07260-21413		Рукав
41	07281-00259		Зажим
42	154-19-22213		Труба
43	07201-61527		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
