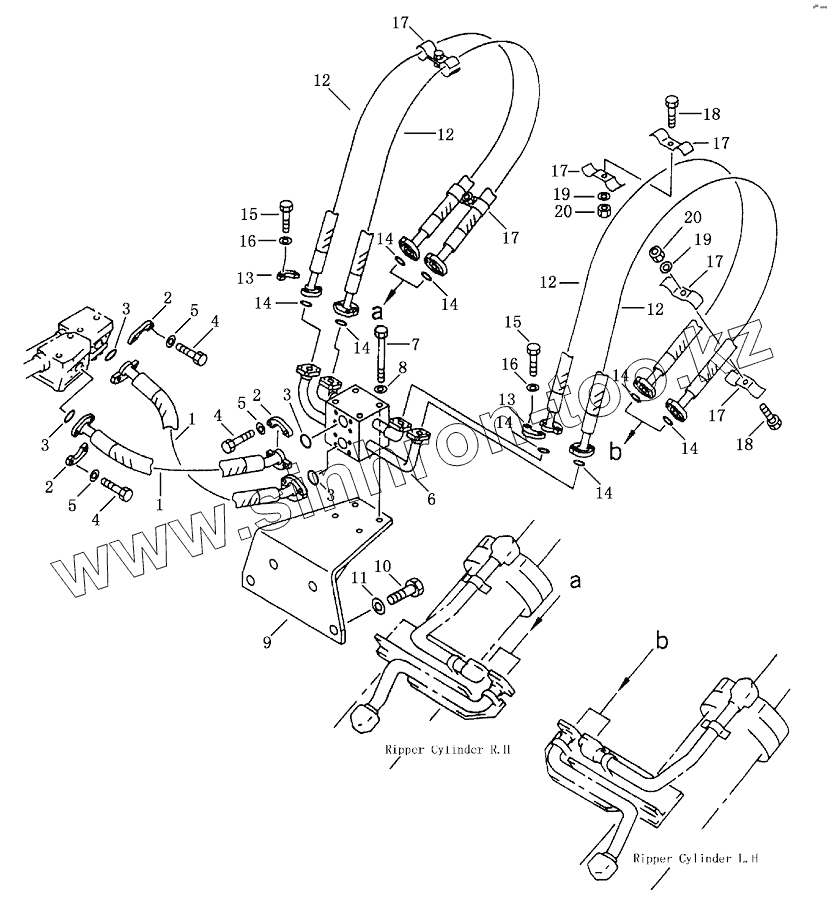

Каталог запасных частей к технике: Shantui SD23 (вариант). THREE SHANK RIPPER PIPING
/125.gif)
1
1
1
2
2
2
3
3
3
3
4
4
4
5
5
5
6
7
8
9
10
12
12
12
12
13
13
14
14
14
14
14
14
14
14
15
15
16
16
17
17
17
17
17
17
18
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07122-01006 | hose | |
| 1 | 01643-32060 | Шайба | |
| 2 | 07371-31049 | Разъемный фланец | |
| 3 | 07000-13032 | Кольцо | |
| 4 | 07372-21030 | Болт | |
| 5 | 01643-51032 | Washer | |
| 6 | 154-78-42190 | tube | |
| 7 | 01011-51265 | Bolt | |
| 8 | 01643-31232 | Шайба | |
| 9 | 154-78-42210 | bracket | |
| 10 | 01010-52050 | Болт | |
| 12 | 07089-20515 | hose | |
| 13 | 07371-30500 | flange | |
| 14 | 07000-13022 | O-ring | |
| 15 | 01010-50830 | Болт | |
| 16 | 01643-50823 | washer | |
| 17 | 154-78-42130 | clamp | |
| 18 | 01010-51025 | Болт | |
| 19 | 01643-31032 | Шайба | |
| 20 | 01580-11008 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
