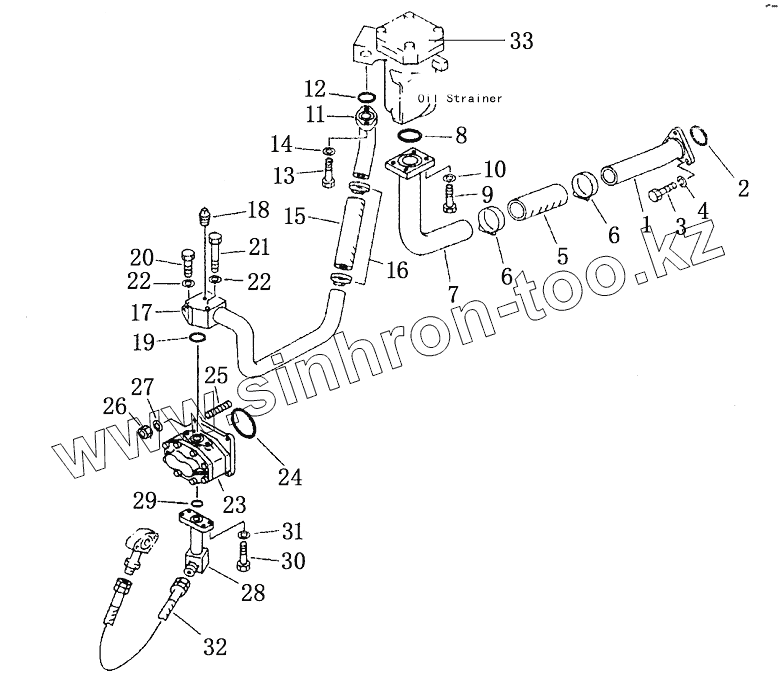

Каталог запасных частей к технике: Shantui SD23 (вариант). STEERING PIPING (1/3)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	154-49-51120		Труба
2	07000-02065		Кольцо
3	01010-51235		Болт
4	01602-21236		Рессорная шайба
5	07260-05825		Рукав
6	07280-08029		Зажим трубы
7	154-49-51130		Труба
8	07000-02060		Кольцо
9	01010-51240		Болт
10	01643-31232		Шайба
11	154-49-51141		tube
12	07000-03042		Кольцо
13	01010-51240		Болт
14	01643-31232		Шайба
15	07260-04120		Рукав
16	07281-00609		Зажим
17	154-49-51150		Труба
18	07042-30108		Заглушка
19	07000-03038		Кольцо
20	01010-51035		Болт
21	01010-51080		Болт
22	01643-31032		Шайба
23	07436-72202		Рулевой насос
24	07000-02085		Кольцо
25	01140-51255		Болт
26	01582-11210		Гайка
27	01643-31232		Шайба
28	154-49-51231		Труба
29	07000-03025		Кольцо
30	01010-51035		Болт
31	01643-31032		Шайба
32	07102-20605		Рукав

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
