Каталог запасных частей к технике: Shantui SD23 (вариант). ROLLOVER PROTECTIVE STRUCTURE BRACKET

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7A

8

9

10

11

12

13

14

14

14

15

16

17

17

17

18

18A

19

20

21

22

22

23

23

23

23

24

24

25

25

26

26

27

27

28

28

29

29

30

30

31

31

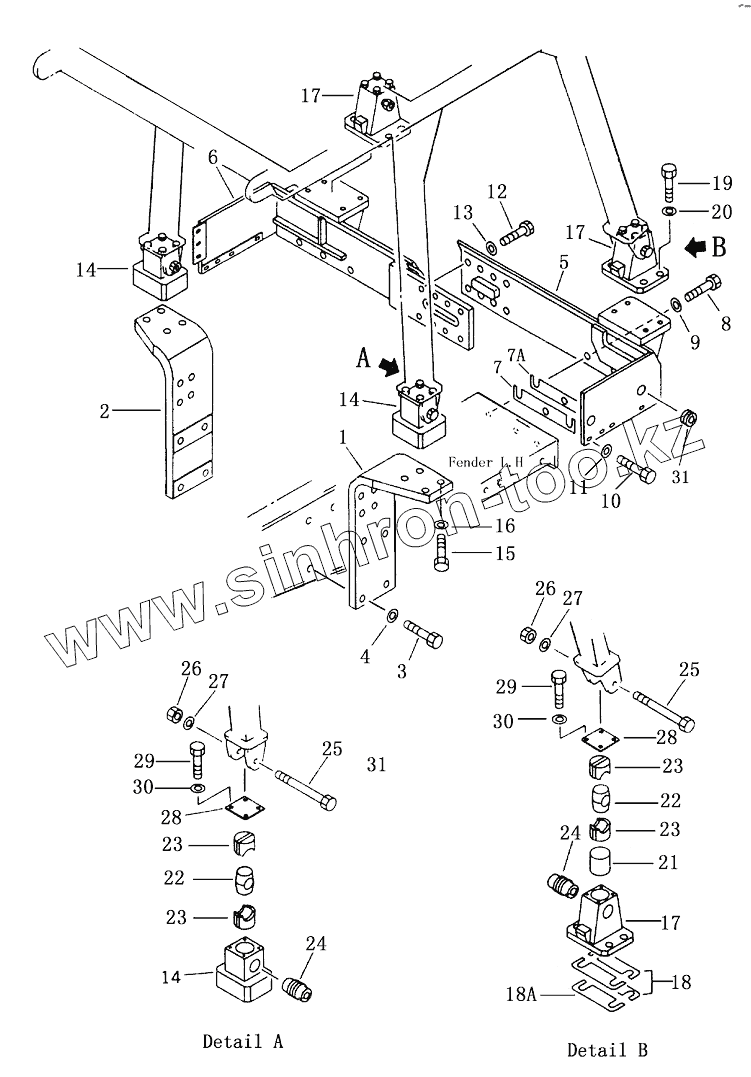

Позиция на иллюстрации	Заводской номер детали		Название детали
1	154-978-3130		plate l.h.
2	154-978-3140		plate r.h.
3	01011-83010		Болт
4	01643-33080		Шайба
5	154-978-3282		bracket l.h.
6	154-978-3292		bracket r.h.
7	154-978-3252		shim
7A	154-978-3262		shim
8	01010-82770		bolt
9	01643-32780		Шайба
10	01010-81655		Болт
11	21T-54-16150		Washer
12	01010-82770		bolt
13	01643-32780		Шайба
14	154-978-3151		Опора
15	01011-83010		Болт
16	01643-33080		Шайба
17	154-978-3310		bracket
18	175-978-1260		shim
18A	175-978-1250		shim
19	01010-82465		Болт
20	01643-32460		Уплотнительная шайба
21	154-978-3171		Гнездо
22	195-54-45490		Стопор
23	154-54-42220		Резина
24	195-54-45510		Кольцо
25	175-978-5210		Болт
26	01580-12722		Гайка
27	01643-32780		Шайба
28	195-56-11320		Пластина
29	01010-51230		Болт
30	01643-31232		Шайба
31	154-978-3331		cover

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
