Каталог запасных частей к технике: Shantui SD23 (вариант). RADIATOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
15
15
15
15
15
15
15
16
17
17
18
19
20
21
21
22
22
23
23
23
24
24
25
25
25
26
26
27
27
28
28
28
28
28
28
28
28
29
29
30
30
31
31
32
32
32
32
33
33
33
33
34
34
34
34
34
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
42
43
43
44
44
45
46
46
47
47
48
49
50
50
51
51
52
52
52
52
52
52
52
53
53
54
54
55
56
57
58
59
60
61
62
63
64
64
65
66

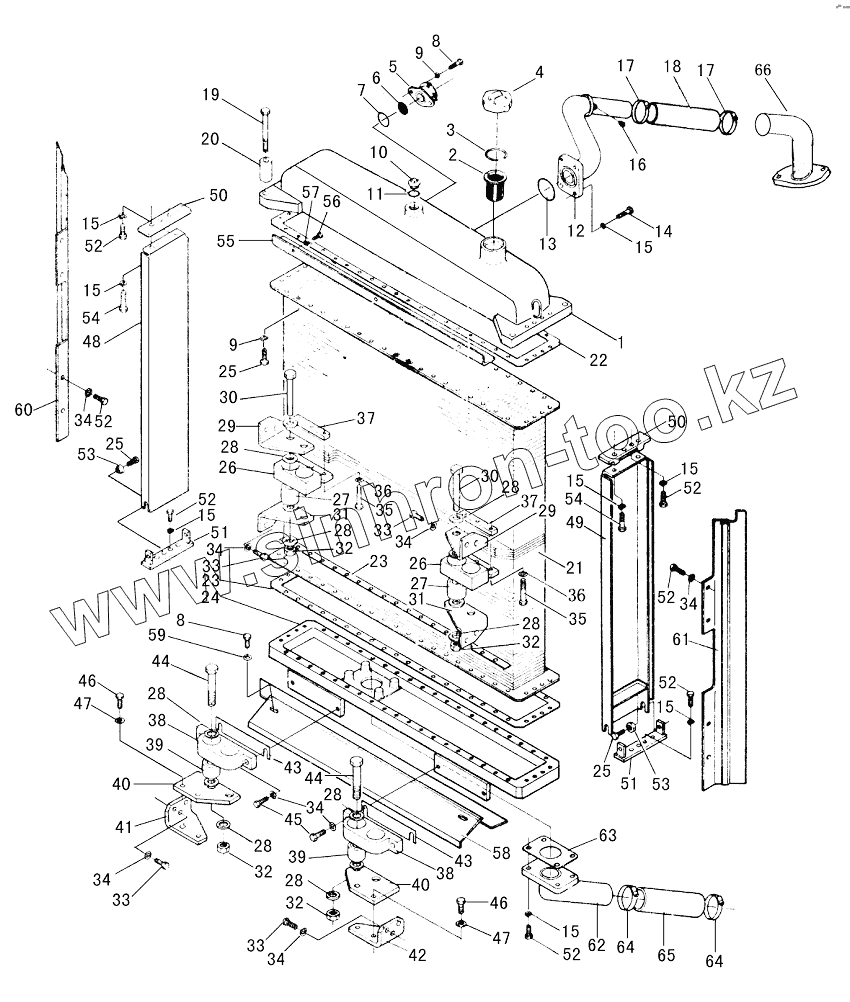

Позиция на иллюстрации Заводской номер детали Название детали
22М-03-80000 22М-03-80000 Radiator
195-03-22500 195-03-22500 isolator assy
17Y-03-90000 17Y-03-90000 radiator
195-03-22400 195-03-22400 isolator assy
1 22М-03-80700 Tank upper
1 154-03-11117 Верхний бак
2 07056-00048 Фильтр
3 07057-03271 Стопорное кольцо
4 07053-10000 Крышка бака
5 154-03-11682 Нагнетательный клапан
6 175-03-32570 Фильтровальная сетка
7 07000-43045 Кольцо
8 01010-51025 Болт
9 01602-21030 Шайба
10 07040-13618 Заглушка
11 07002-43634 Кольцо
12 17Y-03A-01000 Tube assy
13 07000-42070 Кольцо
14 01010-51240 Болт
15 01602-21236 Рессорная шайба
16 07042-30108 Заглушка
17 07281-00809 Зажим
18 17Y-03A-00001 Hose
19 01011-51640 Bolt
20 154-03-13240 Распорная втулка
21 22М-03-80500 Core
21 154-03-21132 Сердечник
22 154-03-11143 Уплотнительная прокладка
22 22М-03-80004 Gasket
23 154-03-11131 plate
23 22М-03-80005 Plate
24 154-03-21123 Tank louder
24 22М-03-80200 Tank lower
25 01010-51030 Болт
26 195-03-22530 Скоба
27 195-03-22520 Амортизатор
28 01643-32260 Шайба
29 154-03-13160 Верхняя скоба
30 01091-52220 Болт
31 154-03-13170 Нижняя скоба
32 01582-12218 Гайка
33 01010-51230 Болт
34 01643-31232 Шайба
35 01010-51075 Болт
36 01643-31032 Шайба
37 198-03-21530 Прижимная пластина
38 195-03-22540 Скоба
39 195-03-22520 Амортизатор
40 159-03-13250 bracket
41 154-03-11973 Скоба (правая)
42 154-03-11963 Скоба (левая)
43 195-03-22270 Прокладка
44 01091-52205 Болт
45 01010-51245 Болт
46 01010-51435 Болт
47 01643-31445 Уплотнительная шайба
48 154-03-12842 Защитная камера (правая)
49 154-03-12823 Защитная камера (левая)
50 154-03-13140 Прокладка
51 159-03-13150 plate
52 01010-51235 Болт
53 195-03-22160 Seal
54 01010-51250 Болт
55 154-03-12771 Защитная насадка
56 01010-51020 Болт
57 01643-31032 Шайба
58 23Y-03B-02000 Shield
59 01643-31032 Шайба
60 23Y-03B-01000 Shield
61 154-03-12792 Защитная насадка
62 154-03-11587 Коленчатая труба
63 17Y-03-00007 gasket
64 07281-00909 Зажим
65 154-03-11594 Рукав
66 17Y-03A-02000 Pipe
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
