Каталог запасных частей к технике: Shantui SD23 (вариант). POWER TAKE OFF

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

30

31

32

33

34

35

36

37

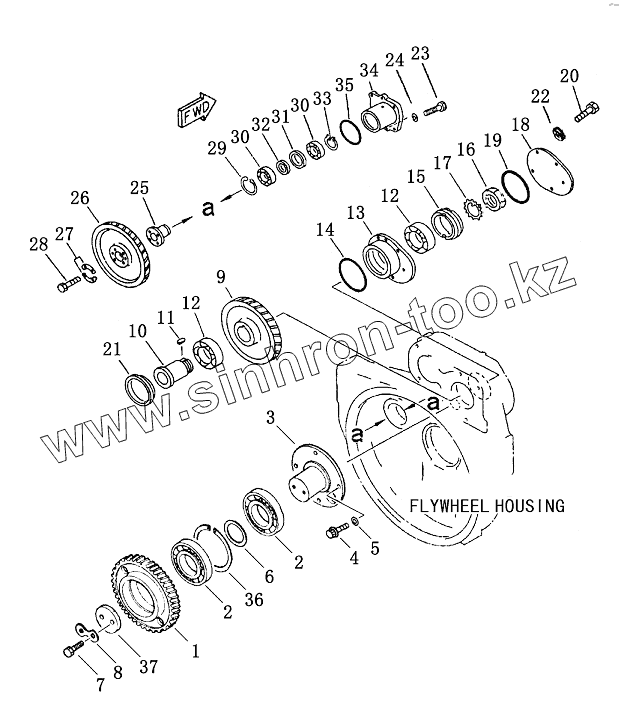

Позиция на иллюстрации	Заводской номер детали		Название детали
1	17Y-01-50019		gear idler pump drive
2	GB297-84		7217E bearing
3	17Y-01-50021		shaft ,idler gear
4	01016-51230		Bolt
5	01643-31232		Шайба
6	17Y-01-50020		collar
7	GB5786-86		bolt
8	17Y-01-50029		plate ,lock
9	17Y-01-50025		gear ,pump dive
10	6691-21-4170		Вал привода насоса
11	04000-01850		Запор
12	GB276-82		Подшипник
13	17Y-01-50024		case ,bearing
14	07000-03145		Кольцо
15	17Y-01-50023		spacer
16	01530-06814		Гайка
17	01658-26823		Стопорная шайба
18	17Y-01-50009		plate
19	07000-03140		Кольцо
20	01010-51030		Болт
21	6691-21-4190		Кольцо
22	01602-01030		Шайба
23	01010-31035		Болт
24	01602-01030		Шайба
25	6691-23-4311		Вал
26	17Y-01-50016		gear ,pump driver
27	6645-22-4550		Замковая пластина
28	GB5786-86		bolt
29	04065-07525		Открытое кольцо
30	GB276-82		Подшипник
31	6645-21-4540		spacer
32	6691-21-4560		Прокладка (В)
33	04064-04518		Открытое кольцо
34	17Y-01-50013		case ,bearing
35	07000-03100		Кольцо
36	17Y-01-50022		ring snap
37	17Y-01-50028		plate ,pressure
