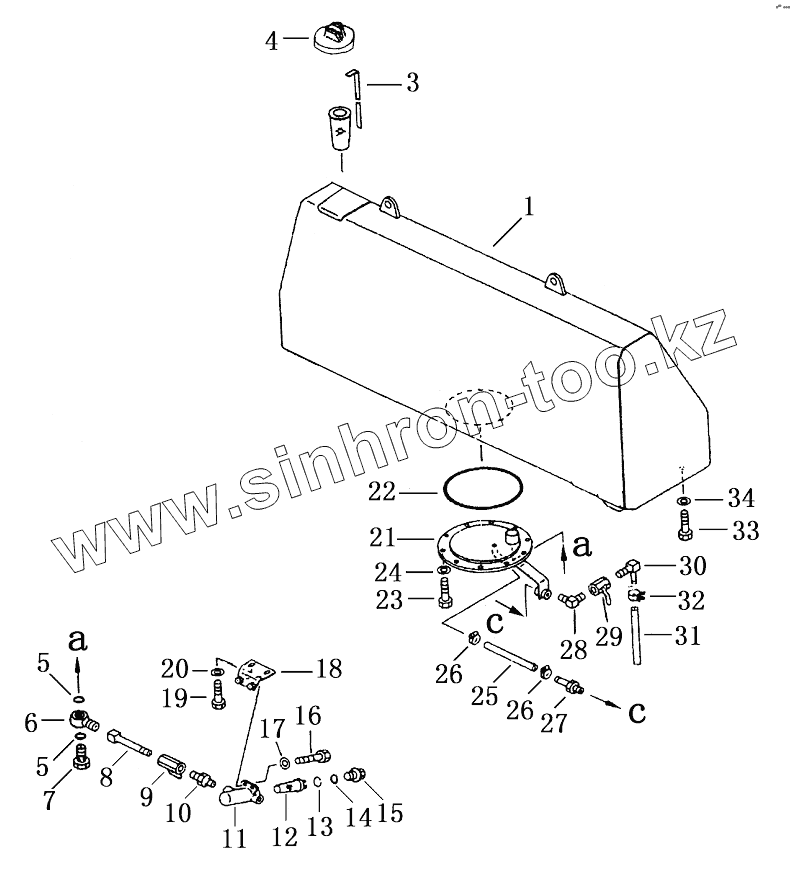

Каталог запасных частей к технике: Shantui SD23 (вариант). FUEL TANK

Тип техники

Марка

Модель

Схема

1

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
07058-20000	07058-20000		filter assy
1	17Y-04B-01000		tank fuel
3	154-04-51140		gauge
4	16Y-04C-02000		Cap fuel tank
5	07000-03035		Болт
6	195-04-11230		joint eye
7	195-04-11280		bolt joint
8	21T-26-71130		adapter
9	07700-40460		Клапан
10	07325-10400		Nipple
11	07058-00001		hoop
12	07058-00005		element
13	07058-00006		ring
14	07002-04234		o-ring
15	07058-00007		plug
16	01010-50825		Болт
17	01643-30823		Шайба
18	155-04-11211		bracket
19	01010-51225		Болт
20	01643-31232		Шайба
21	15A-04-11111		cover
22	07000-05290		Кольцо
23	01010-31025		Болт
24	01643-31032		Шайба
25	07270-21022		tube
26	07281-00197		Зажим
27	154-04-11540		nipple
28	20D-68-11670		elbow
29	07700-40240		valve
30	205-04-62130		elbow
31	07270-01065		tube
32	07281-00197		Зажим
33	01010-52040		Болт
34	01643-32060		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
