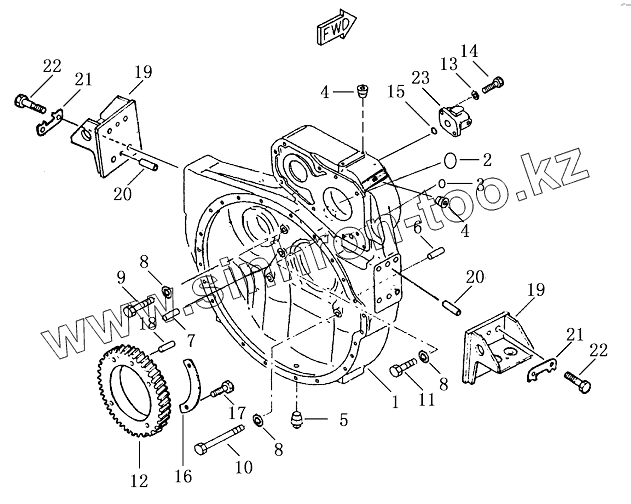

Каталог запасных частей к технике: Shantui SD23 (вариант). FLYWHEEL HOUSING ASS’Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 17Y-01-50017 flywheel housing
2 07046-15520 Plug
3 07046-12016 Уплотнитель
4 07043-00108 Заглушка
5 07042-00415 Сливная заглушка
6 6711-21-С010-2 Штифт махового колеса и пневмоцилиндра
7 6711-21-С010-1 pinA, dowel flywheel to cylinder block
8 6600-01-2740 Шайба
9 6710-23-4120 Bolt
10 6710-23-4140 Bolt
11 6710-23-4130 Болт
12 17Y-01-50018 gear ,pump ,drive
13 01602-01030 Шайба
14 01010-31030 Болт
15 07000-22012 0-ring
16 17Y-01-50003 plate ,lock
17 17Y-01-50031 bolt
18 6623-31-1390 Штифт
19 17Y-01A-10100 bracket rear
20 04020-01434 Штифт
21 17Y-01A-10001 plate, lock
22 01010-51845 Болт
23 17Y-01-50010 allotter
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
