Каталог запасных частей к технике: Shantui SD23 (вариант). FLOOR PLATE

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

5

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

25

26

27

31

32

34

35

36

37

38

38

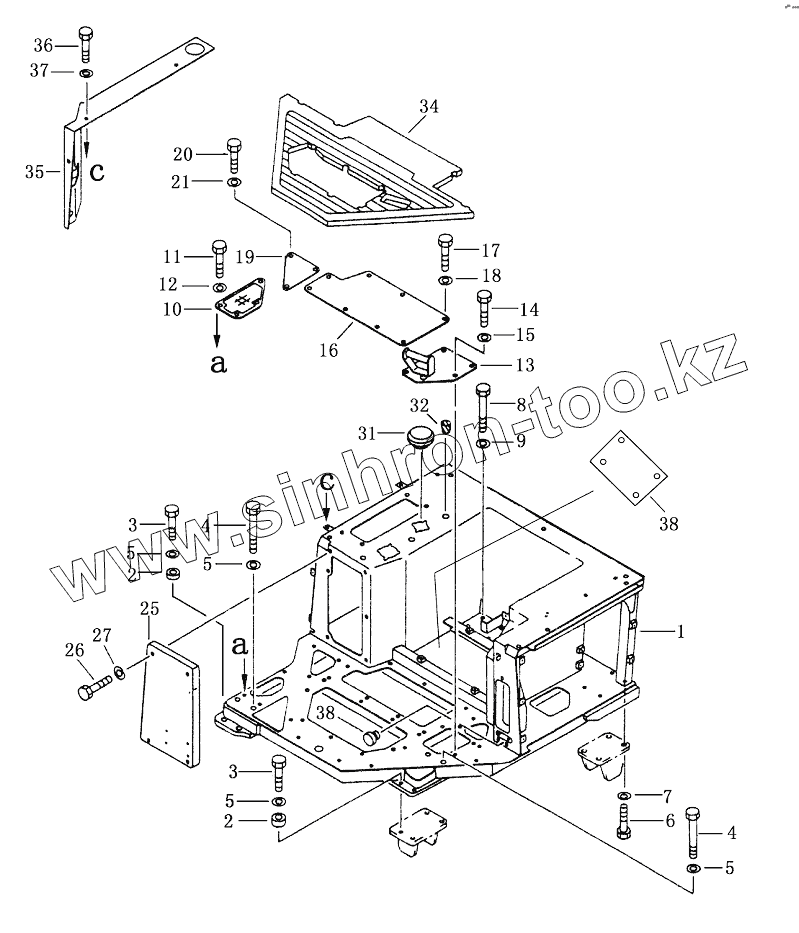

Позиция на иллюстрации	Заводской номер детали		Название детали
1	154-54-41720В		floor
2	198-38-12460		spacer
3	01010-51450		Bolt
4	01011-51405		Болт
5	01643-31445		Уплотнительная шайба
6	01010-51440		Болт
7	01643-31445		Уплотнительная шайба
8	01011-51410		bolt
9	01643-31445		Уплотнительная шайба
10	154-54-42190		cover
11	01010-51230		Болт
12	01643-31232		Шайба
13	154-54-41810		cover
14	01010-51225		Болт
15	01643-31232		Шайба
16	154-54-41790		cover
17	01010-51225		Болт
18	01643-31232		Шайба
19	154-54-42160		cover
20	01010-51230		Болт
21	01643-31232		Шайба
25	17Y-51B-00003		Cover
26	01010-51225		Болт
27	01643-31232		Шайба
28	09415-02512		Крышка
31	195-54-45460		Cap
32	09415-01610		cap
34	154-Z11-1210		mat
35	154-54-41280		cover
36	01010-51225		Болт
37	01643-31232		Шайба
38	17Y-51-01000A		Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
