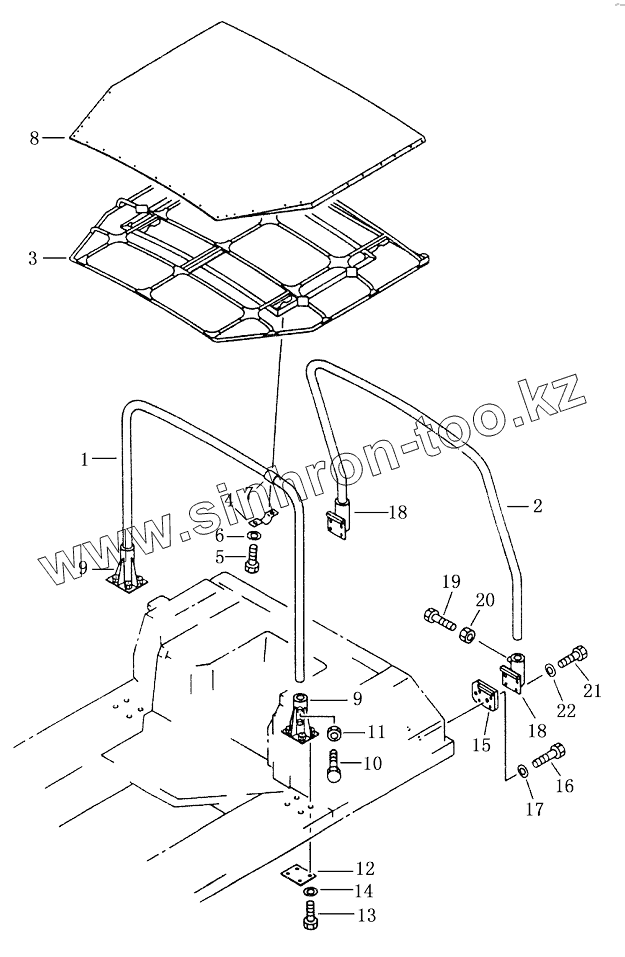

Каталог запасных частей к технике: Shantui SD23 (вариант). CANOPY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
17Y-55-00000	17Y-55-00000		Canopy assy
1	154-906-4120		pole front
2	154-906-4130		pole rear
3	154-906-4110		Canopy assy
4	154-906-4160		Clamp
5	01010-51435		Болт
6	01643-31445		Уплотнительная шайба
7	154-906-4170		Cushion
8	154-906-4191		Sheet
9	154-906-4140		Bracket front
10	01016-51450		Bolt
11	01580-11411		Nut
12	154-906-4180		Sheet
13	01010-52460		Bolt
14	01643-32460		Уплотнительная шайба
15	154-906-4151		sheet
16	01010-52460		Bolt
17	01643-32460		Уплотнительная шайба
18	09470-06425		Bracket rear
19	01010-51450		Bolt
20	01580-11411		Nut
21	01010-51845		Болт
22	01643-31845		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
