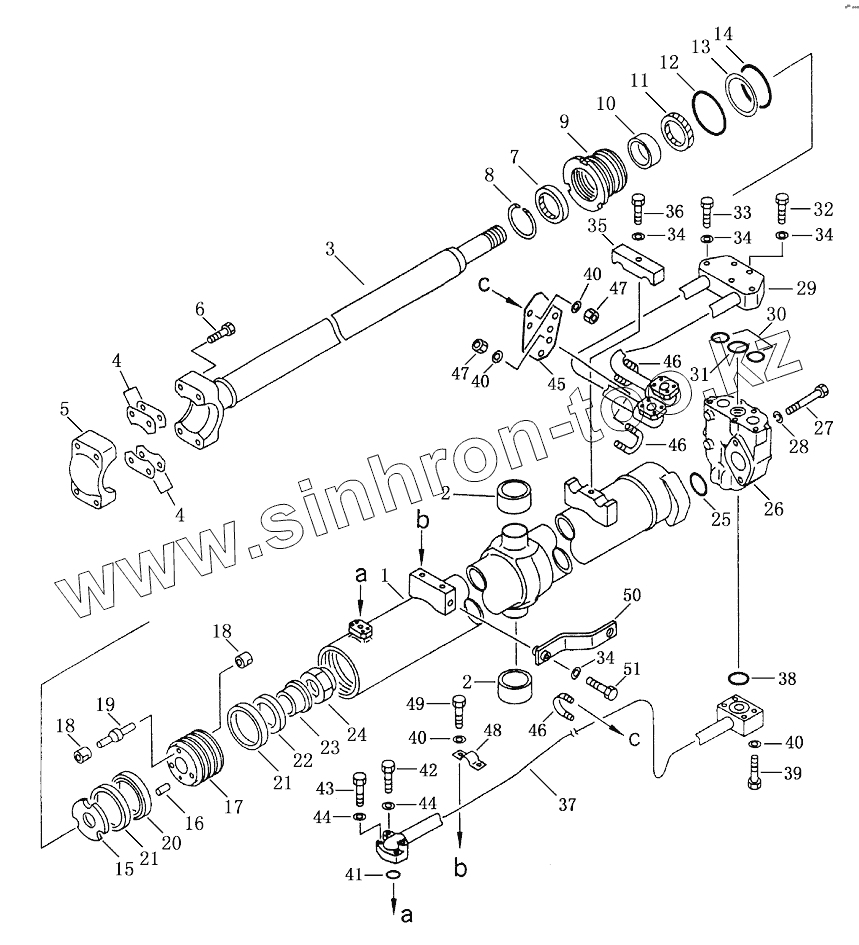

Каталог запасных частей к технике: Shantui SD23 (вариант). BLADE LIFT CYLINDER (1/2)
/98.gif)
1
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
26
27
28
29
29
29
29
29
30
31
32
33
34
34
34
34
35
36
37
37
37
37
37
37
38
39
40
40
40
40
41
42
43
44
44
45
45
46
46
46
47
47
48
49
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-63-X2020 | 154-63-X2020 | cylinder assy blade lift R.H | |
| 154-63-X2010 | 154-63-X2010 | cylinder assy blade lift L.H | |
| 154-63-13330 | 154-63-13330 | piston assy | |
| 154-63-X2240 | 154-63-X2240 | cylinder assy blade lift L.H | |
| 154-63-X2060 | 154-63-X2060 | cylinder assy blade lift L.H | |
| 154-63-X2050 | 154-63-X2050 | cylinder assy blade lift L.H | |
| 154-63-X2230 | 154-63-X2230 | cylinder assy blade lift L.H | |
| 1 | 154-63-19740 | cylinder | |
| 1 | 154-63-15741 | cylinder L.H | |
| 1 | 154-63-15841 | cylinder R.H | |
| 1 | 154-63-13241 | cylinder | |
| 2 | 154-63-12340 | Втулка | |
| 3 | 154-63-13220 | rod piston | |
| 3 | 154-63-15720 | rod piston | |
| 4 | 707-88-11290 | shim 1mm | |
| 5 | 707-66-70020 | cap | |
| 6 | 01011-51600 | bolt | |
| 7 | 144-63-95170 | sеаl dust | |
| 8 | 07179-12084 | ring snap | |
| 9 | 707-29-11761 | head cylinder | |
| 10 | 07177-07030 | bushing | |
| 11 | 707-51-70211 | pасking rоd | |
| 12 | 07000-12110 | O-ring | |
| 13 | 707-35-91100 | ring back-up | |
| 14 | 07000-12105 | Кольцо круглого сечения | |
| 15 | 707-40-11570 | retainer | |
| 16 | 130-63-12761 | Штифт | |
| 17 | 707-36-11020 | piston | |
| 18 | 130-63-12464 | seat valve | |
| 19 | 130-63-12364 | valve piston | |
| 20 | 707-44-11180 | ring piston | |
| 21 | 07156-01112 | ring near | |
| 22 | 707-69-10710 | slider | |
| 23 | 707-69-10700 | collar | |
| 24 | 07165-14244 | nut | |
| 25 | 07000-12055 | Кольцо | |
| 26 | 154-63-14200 | valve assy | |
| 26 | 154-63-14100 | valve assy | |
| 27 | 01011-51615 | Bolt | |
| 28 | 01602-21648 | Шайба | |
| 29 | 154-61-73190 | tube L.H | |
| 29 | 154-61-73320 | tube L.H | |
| 29 | 154-61-78150 | tube | |
| 29 | 154-61-73210 | tube R.H | |
| 29 | 154-61-73330 | tube R.H | |
| 30 | 07000-13038 | Кольцо | |
| 31 | 07000-13045 | Кольцо | |
| 32 | 01010-51260 | Болт | |
| 33 | 01010-51270 | Болт | |
| 34 | 01643-31232 | Шайба | |
| 35 | 202-62-21430 | Clamp | |
| 36 | 01010-51250 | Болт | |
| 37 | 154-61-78170 | tube R.H | |
| 37 | 154-61-73350 | tube R.H | |
| 37 | 154-61-73240 | tube R.H | |
| 37 | 154-61-73340 | tube L.H | |
| 37 | 154-61-73230 | tube L.H | |
| 37 | 154-61-78160 | tube L.H | |
| 38 | 07000-13048 | Кольцо | |
| 39 | 01010-51065 | Шайба | |
| 40 | 01643-31032 | Шайба | |
| 41 | 07000-13030 | Кольцо | |
| 42 | 01010-50855 | Bolt | |
| 43 | 01010-50840 | Болт | |
| 44 | 01643-30823 | Шайба | |
| 45 | 154-61-73260 | plate L.H | |
| 45 | 154-61-73270 | plate R.H | |
| 46 | 07823-32738 | clip | |
| 47 | 01599-01011 | Гайка | |
| 48 | 07282-12793 | clamp | |
| 49 | 01010-51020 | Болт | |
| 50 | 154-61-99895 | plate | |
| 50 | 154-63-15190 | plate | |
| 51 | 01010-51245 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
