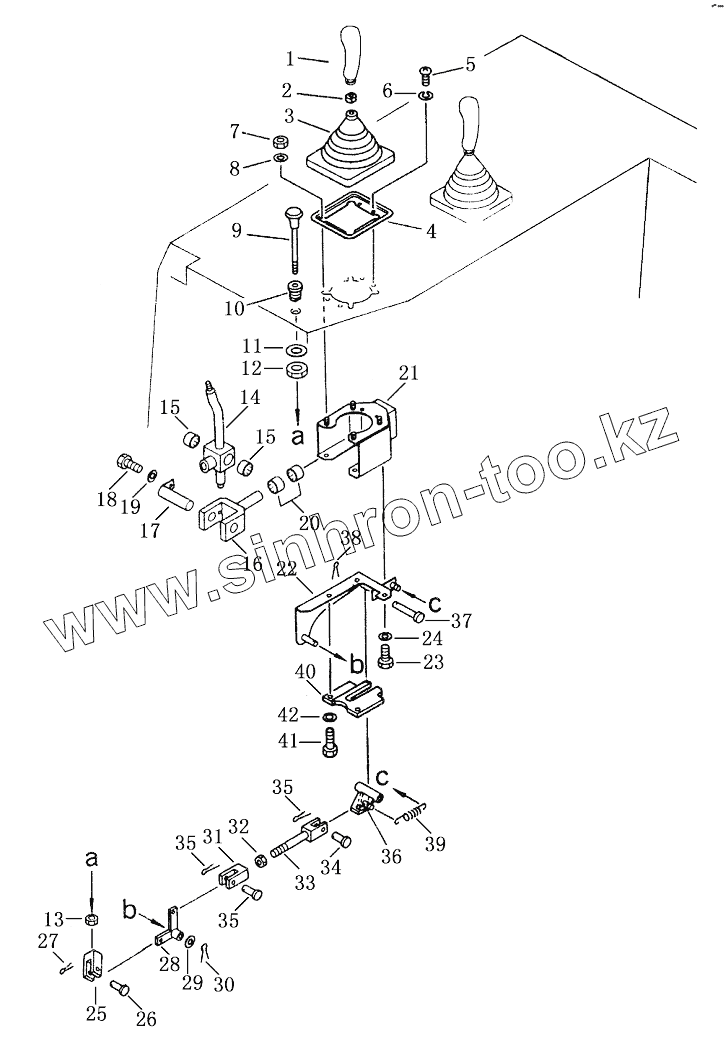

Каталог запасных частей к технике: Shantui SD23 (вариант). ANGLE BLADE CONTROL LEVER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

35

35

36

37

38

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-86C-11000		Knob
2	195-43-44220		Гайка
3	195-61-45140		Защитная камера
4	195-61-45130		Основание
5	01220-40508		Гайка
6	01601-20513		Шайба
7	01580-10806		Гайка
8	01643-30823		Шайба
9	195-61-45211		Кнопка
10	175-61-31750		Гайка
11	01640-22232		Шайба
12	195-61-45230		Гайка
13	01580-10806		Гайка
14	195-61-45160		lever
15	195-61-34130		Подшипник
16	195-61-45180		Вилка
17	195-61-45170		Ось
18	01010-50816		Болт
19	01643-30823		Шайба
20	195-61-45440		Подшипник
21	195-61-45110		bracket
22	195-61-45240		bracket
23	01010-50816		Болт
24	01643-30823		Шайба
25	04211-20844		Вилка
26	04205-10822		Палец
27	04050-12015		Разводной шплинт
28	195-61-45260		Рычаг
29	01641-20812		Шайба
30	04050-12015		Разводной шплинт
31	04210-20832		Вилка
32	01580-10806		Гайка
33	04244-40810		rod
34	04205-10822		Палец
35	04050-12015		Разводной шплинт
36	195-61-45270		lever
37	195-61-45280		pin
38	04050-12015		Разводной шплинт
39	195-61-45290		Рессора
40	154-61-75230		bracket
41	01010-50825		Болт
42	01643-30823		Шайба
