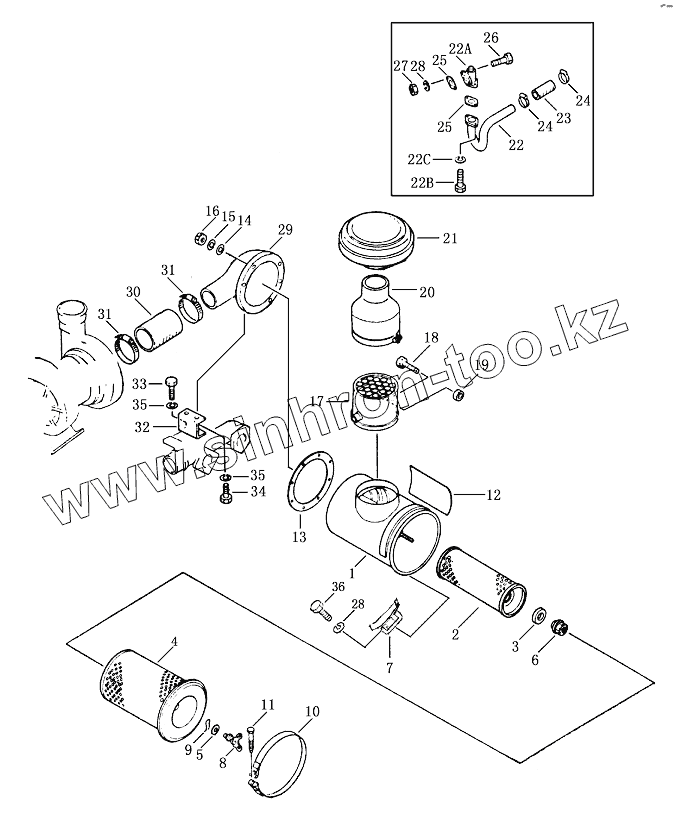

Каталог запасных частей к технике: Shantui SD23 (вариант). AIR CLEANER AND CAP
/2.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22A
22B
22C
23
24
24
25
25
26
27
28
28
29
30
31
31
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6127-82-7106 | 6127-82-7106 | Воздухоочистительный фильтр | |
| 1 | 6127-82-7115 | Основная часть фильтра | |
| 2 | 6127-81-7412 | Внутренний сердечник | |
| 3 | 600-181-7511 | Гайка | |
| 4 | 6128-81-7320 | Внешний сердечник | |
| 5 | 600-181-4440 | Герметичная шайба | |
| 6 | 600-181-4370 | Гайка | |
| 7 | 6711-11-4510 | bracket ,air cleaner | |
| 8 | 600-181-4420 | Барашковый болт | |
| 9 | 600-181-4430 | Зажим | |
| 10 | 6127-11-4360 | Бандажная лента | |
| 11 | 6643-11-4641 | Болт | |
| 12 | 09637-00160 | Заводская табличка | |
| 13 | 6127-01-4821 | gasket | |
| 14 | 01640-21016 | Шайба | |
| 15 | 01602-01030 | Шайба | |
| 16 | 01580-01008 | Гайка | |
| 17 | 6090-01-4250 | Фильтр грубой очистки | |
| 18 | 01016-51045 | Bolt | |
| 19 | 01580-11008 | Гайка | |
| 20 | 6711-81-7920 | connector | |
| 21 | 600-181-1510 | Cap | |
| 22 | 6711-11-4770 | Соединительная труба | |
| 22A | 6128-11-5302 | Стопорный возвратный клапан | |
| 22B | 01010-31025 | Болт | |
| 22C | 01602-01030 | Шайба | |
| 23 | 6711-11-4780 | hose | |
| 24 | 07281-00489 | Хомут | |
| 25 | 6128-11-5610 | Герметичная прокладка | |
| 26 | 01010-31035 | Болт | |
| 27 | 01580-01008 | Гайка | |
| 28 | 01602-01030 | Шайба | |
| 29 | 6711-11-4210 | Соединитель с воздухом | |
| 30 | 6691-11-4740 | Рукав | |
| 31 | 07281-01589 | Clamp | |
| 32 | 6711-11-4530 | Держатель соединителя с воздухом | |
| 33 | 01010-31230 | Болт | |
| 34 | 01010-31235 | Болт | |
| 35 | 01602-11236 | Washer ,spring | |
| 36 | 02010-70632 | bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
