Каталог запасных частей к технике: Shantui SD23. WORK EQUIPMENT PUMP

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

8

9

9

10

10

10

11

12

13

14

15

16

17

18

19

20

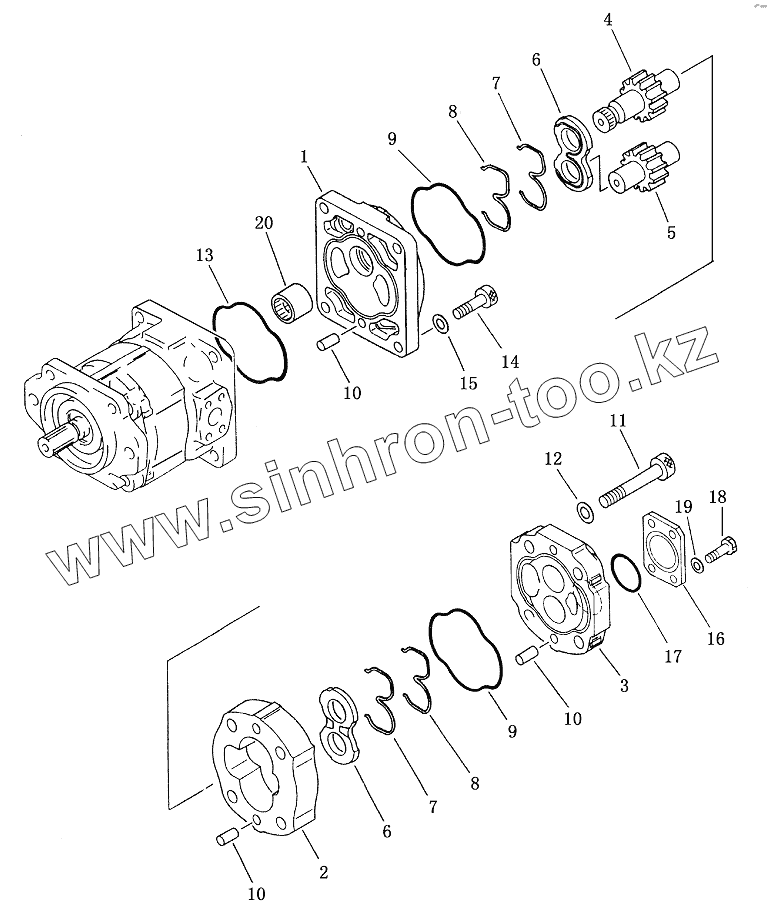

Позиция на иллюстрации	Заводской номер детали		Название детали
705-13-31730	705-13-31730		pump assy
705-17-03352	705-17-03352		bearing
705-17-03352	705-17-03352		bearing
705-51-30190	705-51-30190		pump assy
1	705-17-03511		bracket
2	705-18-31010		case gear
3	705-17-03140		cover, rear
4	705-18-31450		gear drive
5	705-18-31510		gear driven
6	705-17-03610		plate side
7	705-17-03440		seal oil
8	705-17-03470		seal oil
9	705-17-03380		о-ring
10	04020-01228		Фиксирующий штифт
11	705-17-03720		bolt
12	01643-51645		Шайба
13	705-17-03380		о-ring
14	705-17-03370		bolt
15	705-17-04980		washer
16	705-17-03880		plate
17	07000-02055		о-ring
18	01010-51230		Болт
19	01643-51232		Шайба
20	705-17-03330		coupling

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
