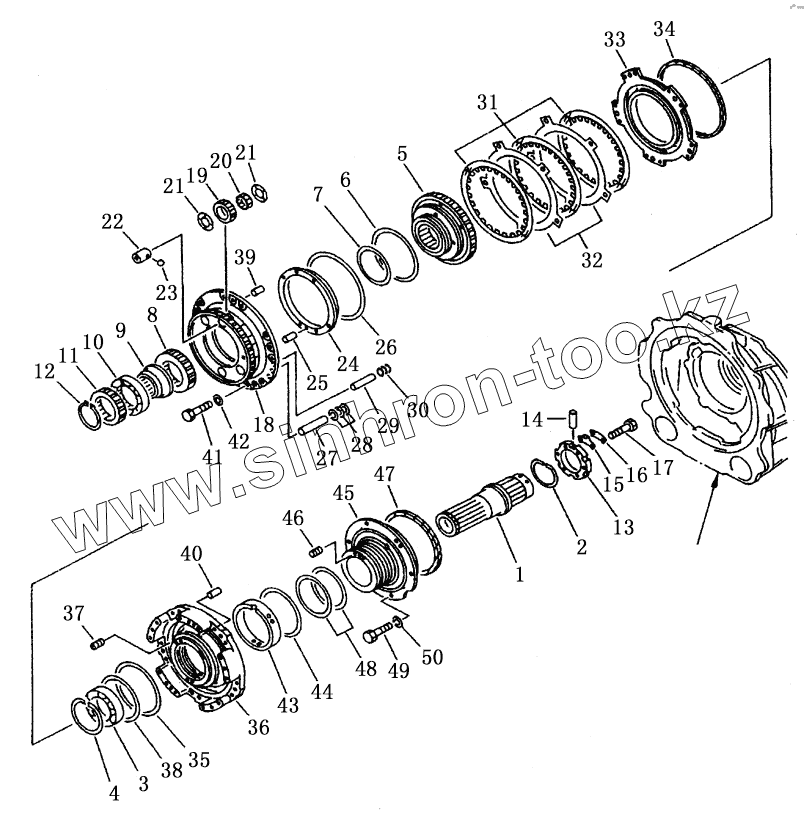

Каталог запасных частей к технике: Shantui SD23. TRANSMISSION GEAR AND SHAFT

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

Позиция на иллюстрации	Заводской номер детали		Название детали
154-15-41002	154-15-41002		trаnsmissiоn аssу
1	154-15-42131		shaft
2	07018-11205		ring seal
3	06000-06019		bearing
4	04071-00145		ring snap
5	154-15-42270		hub
6	07018-12205		ring seal
7	144-15-11290		ring seal
8	154-15-42210		gear
9	154-15-42150		collar
10	06000-06922		bearing
11	154-15-42220		gear
12	04064-09530		ring snap
13	234-21-12180		Nut
14	175-15-42220		Штифт
15	234-21-12190		Прокладочная пластина
16	234-21-12210		Замковая пластина
17	01010-50814		Болт
18	154-15-42310		carrier
19	154-15-42410		gear
20	154-15-49410		bearing
21	569-15-32560		washer thrust
22	154-15-42510		shaft
23	04260-00635		Стальной шарик
24	154-15-42930		cover
25	04020-00616		Фиксирующий штифт
26	568-15-12950		ring snap
27	154-15-41270		pin
28	175-15-42880		Рессора (в форме шайбы)
29	154-15-41290		pin
30	421-15-12910		spring
31	424-15-12710		disc
32	424-15-12720		plate
33	175-15-62730		piston
34	195-15-49210		ring seal
35	113-15-29250		ring seal
36	154-15-42840		housing
37	566-15-41320		plug
38	195-15-49240		ring seal
39	04020-01228		Фиксирующий штифт
40	04020-00616		Фиксирующий штифт
41	01010-51235		Болт
42	01643-31232		Шайба
43	175-15-62830		collar
44	125-15-29510		ring
45	154-15-43130		cage
46	175-15-11230		plug
47	154-15-49210		ring seal
48	19M-15-19260		ring seal
49	01010-61435		bolt
50	01643-31445		Уплотнительная шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
