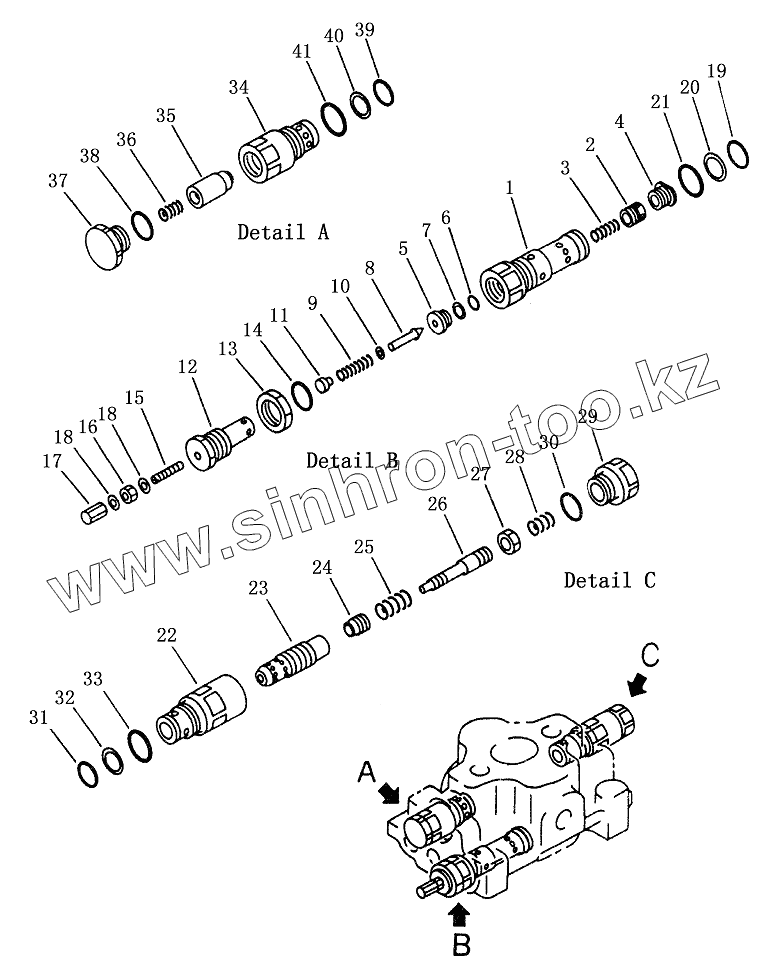

Каталог запасных частей к технике: Shantui SD23. THREE SHANK RIPPER CONTROL VALVE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
709-90-51500	709-90-51500		vаlvе аssу
700-90-88000	700-90-88000		vаlvе аssу
700-90-76000	700-90-76000		vаlvе аssу
700-91-38002	700-91-38002		valve assy
1	700-90-51220		sleeve
2	700-90-51230		valve
3	700-90-51320		spring
4	700-90-51120		plug
5	700-90-51150		rеtаin
6	07000-22016		O-ring
7	07001-02016		ring bасk-up
8	700-80-61190		pоppеt
9	700-90-51160		spring
10	700-80-51240		wаshеr
11	700-90-51250		rеtаin
12	700-90-51270		hоldеr
13	700-90-51190		nut
14	07002-03034		Кольцо
15	700-90-51281		screw
16	01580-10806		Гайка
17	700-90-51311		nut
18	700-90-51290		wаshеr
19	700-93-11320		о-ring
20	700-93-11330		ring bасk-up
21	07002-03634		Герметичное кольцо
22	700-90-61110		sleeve
23	700-90-61120		valve
24	700-90-61130		poppet
25	700-90-61140		spring
26	700-90-61150		piston
27	700-90-61160		nut
28	700-90-61170		spring
29	700-90-61180		plug
30	07002-13634		Кольцо
31	700-93-11320		о-ring
32	700-93-11330		ring bасk-up
33	07002-03634		Герметичное кольцо
34	700-90-62110		sleeve
35	700-90-62160		valve
36	700-90-61170		spring
37	700-90-62130		plug
38	07002-13034		Кольцо
39	700-93-11320		о-ring
40	700-93-11330		ring bасk-up
41	07002-03634		Герметичное кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
