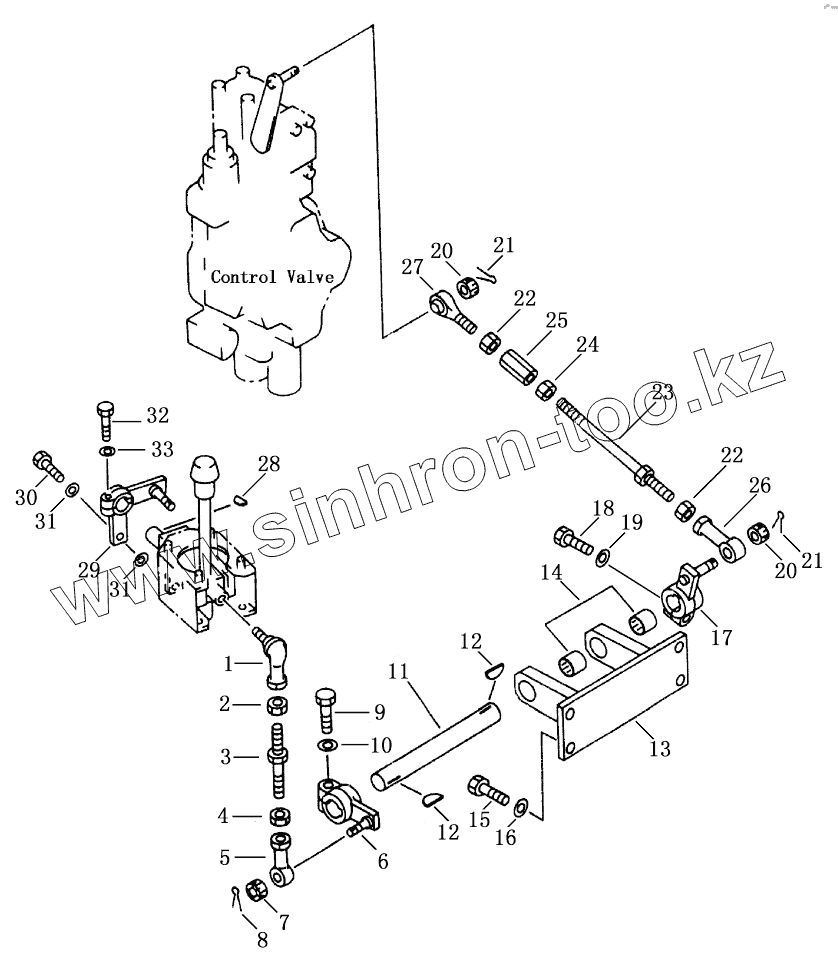

Каталог запасных частей к технике: Shantui SD23. THREE SHANK RIPPER CONTROL LINKAGE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

14

15

16

17

18

19

20

20

21

21

22

22

23

24

25

26

27

28

29

30

31

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	195-61-45420		Шарнир шаровой
2	01582-11210		Гайка
3	04248-31212		rod
4	01508-21207		Гайка
5	04250-91265		Подшипник концевой
6	154-78-45170		lever
7	01593-11210		Гайка
8	04050-13020		Разводной шплинт
9	01010-51245		Болт
10	01643-31232		Шайба
11	154-78-45160		shaft
12	04010-00732		key
13	154-78-45150		bracket
14	195-61-34140		bеаring nееdlе
15	01010-51230		Болт
16	01643-31232		Шайба
17	154-78-45170		lever
18	01010-51245		Болт
19	01643-31232		Шайба
20	01593-11210		Гайка
21	04050-13020		Разводной шплинт
22	01582-11210		Гайка
23	04248-31222		rod
24	01508-21207		Гайка
25	176-76-27550		joint
26	04250-81265		еnd rоd
27	04252-21269		еnd rоd
28	04010-00519		Стопор
29	154-78-45110		lever
30	01010-51025		Болт
31	01643-31032		Шайба
32	01010-50830		Болт
33	01643-30823		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
