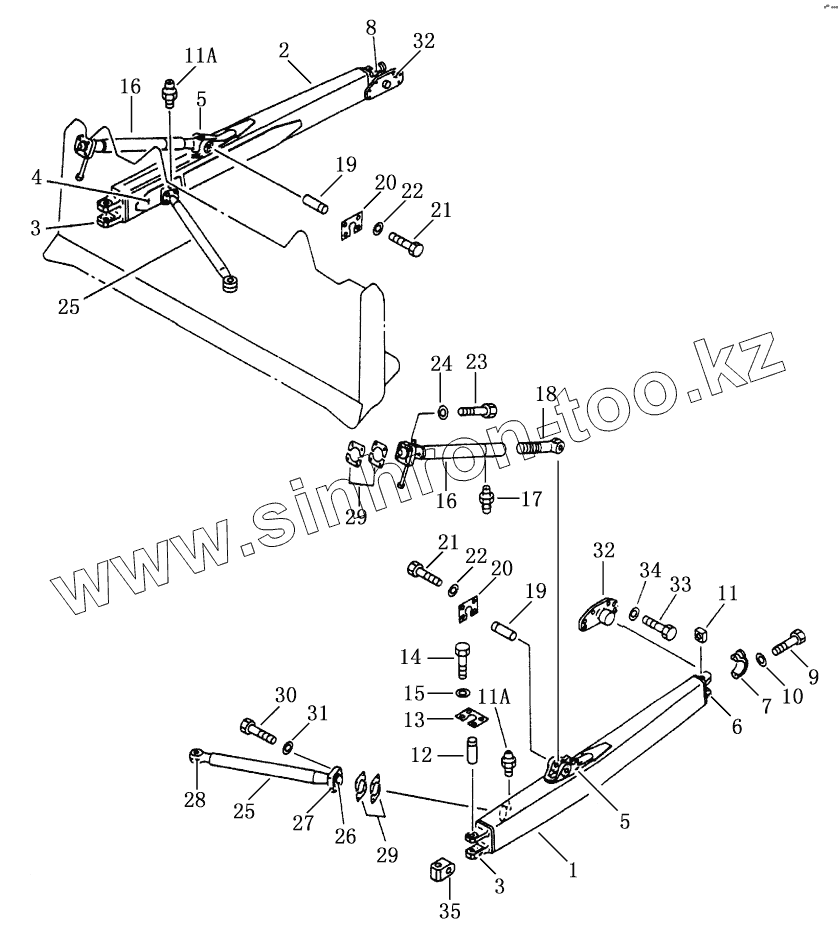

Каталог запасных частей к технике: Shantui SD23. STRAIGHT TILT FRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
5
5
5
6
7
8
9
10
11
11A
11A
12
13
14
15
15
16
16
17
18
19
19
20
20
21
21
22
22
23
24
25
25
26
27
28
29
29
30
31
32
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 154-71-31151 Левый штанговый толкатель
1 154-929-3240 frame L.H.
2 154-71-31164 Правый штанговый толкатель
2 154-929-3130 frame R.H.
3 154-71-22231 bracket
4 154-71-31510 bracket L.H.
4 154-71-31610 bracket R.H.
5 175-71-31650 bracket L.H.
5 154-71-31580 bracket R.H.
5 150-70-00240 brасkеt аssу L.Н.
5 154-71-00130 brасkеt аssу
6 150-70-23153 bracket
7 150-70-23244 Колпачковая гайка
8 154-71-31470 seat R.H.
9 154-71-31420 Болт
10 01643-32780 Шайба
11 170-70-13141 Гайка
11A 07020-01018 Масленка М10х1
12 154-71-22470 Штифт
13 175-71-21330 Замковая прокладка
14 01010-51435 Болт
15 01643-31445 Уплотнительная шайба
15 154-81-00054 brace assy
16 154-71-22371 Подпорка
17 07020-01018 Масленка М10х1
18 154-71-21531 screw
19 154-71-21290 Штифт
20 17-71-21330 plate lock
21 01010-51435 Болт
22 01643-31445 Уплотнительная шайба
23 01010-52490 Болт
24 01643-32460 Уплотнительная шайба
25 154-71-31221 Стрела отвала
26 154-71-22332 bell
27 154-71-22340 cap
28 154-71-22362 joint
29 150-71-00017 shim assy
30 01010-52490 Болт
31 01643-32460 Уплотнительная шайба
32 154-70-13214 Цапфа
33 01010-52250 Болт
34 01643-32260 Шайба
35 154-71-22261 Штуцерный угольник
36 154-71-32210 frame L.H.
37 154-71-31630 plate
38 01010-51225 Болт
39 01643-31232 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
