Каталог запасных частей к технике: Shantui SD23. STEERING CASE AND MAIN FRAME

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

7

8

9

10

11

11

12

12

13

14

15

16

17

17

18

19

20

21

22

23

24

25

25

26

27

28

29

30

31

31

32

33

34

35

36

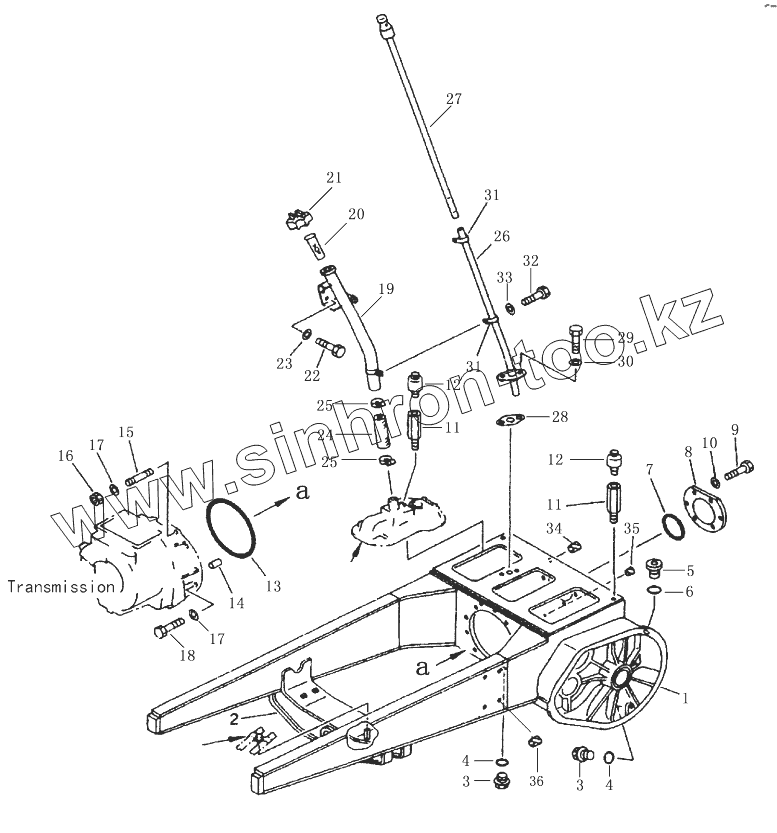

Позиция на иллюстрации	Заводской номер детали		Название детали
17S-30-10000	17S-30-10000		case frame assy
154-21-11421	154-21-11421		bracket
1	17Y-30A-10000		main frame
2	154-21-41420		bracket
3	07044-13620		Магнитная пробка
4	07002-03634		Герметичное кольцо
5	07040-13618		Заглушка
6	07002-03634		Герметичное кольцо
7	07000-05195		Герметичное кольцо
8	175-21-32170		Cover
9	01010-52040		Болт
10	01643-32060		Шайба
11	154-21-11830		Соединительная втулка
12	07030-00252		Аэратор
13	07000-05440		O-ring
14	04020-01842		Цилиндрический штифт
15	01120-31645		stud
16	01582-11613		Шестигранная гайка
17	01643-31645		Шайба
18	01010-51645		Болт
19	154-21-41120		tube
20	07056-10045		Фильтровальная сетка
21	07051-20000		Колпак
22	01010-51225		Болт
23	01643-31232		Шайба
24	07260-24122		hose
25	07281-00549		Зажим рукава
26	154-21-41130		tube
27	154-21-41140		gauge
28	6696-61-9921		gasket
29	01010-51230		Болт
30	01643-51232		Шайба
31	08035-01512		Провододержатель
32	01010-51225		Болт
33	01643-31232		Шайба
34	07049-03342		Пробка конусообразная
35	07049-02025		Заглушка
36	07049-03038		plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
