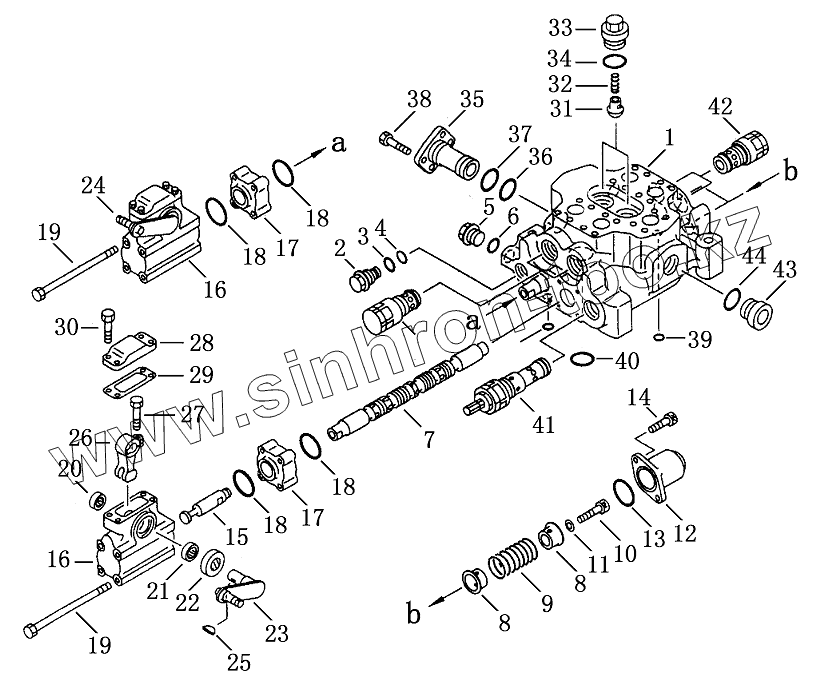

Каталог запасных частей к технике: Shantui SD23. SINGLE SHANK RIPPER CONTROL VALVE
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 709-92-27002 | 709-92-27002 | valve ass'y | |
| 1 | 700-92-11511 | body, valve | |
| 2 | 700-22-11360 | plug | |
| 3 | 07002-02434 | Кольцо | |
| 4 | 07000-02014 | 0-ring | |
| 5 | 700-22-11370 | plug | |
| 6 | 07000-02434 | 0-ring | |
| 7 | 700-92-11220 | spool | |
| 8 | 700-93-11870 | rеtаin | |
| 9 | 700-93-11880 | spring | |
| 10 | 01252-31016 | bolt | |
| 11 | 01643-31032 | Шайба | |
| 12 | 700-93-11920 | case | |
| 13 | 07430-71380 | о-ring | |
| 14 | 01252-30820 | bolt | |
| 15 | 700-91-11630 | joint | |
| 16 | 700-93-11710 | саsе lеvеr | |
| 17 | 700-91-11640 | plate | |
| 18 | 07430-71380 | о-ring | |
| 19 | 6138-11-4880 | bolt | |
| 20 | 700-93-11740 | bеаring | |
| 21 | 700-93-11750 | bеаring | |
| 22 | 700-93-11762 | sеаl оil | |
| 23 | 700-91-11660 | lever | |
| 24 | 700-91-11670 | lever | |
| 25 | 04010-00416 | Сегментная шпонка | |
| 26 | 700-93-11780 | lever | |
| 27 | 01010-30825 | Болт | |
| 28 | 700-93-11790 | plаtе | |
| 29 | 700-93-11811 | gasket | |
| 30 | 01010-30820 | Болт | |
| 31 | 700-93-11461 | vаlvе сhесk | |
| 32 | 700-93-11471 | spring | |
| 33 | 700-93-11481 | bоlt | |
| 34 | 07002-13634 | Кольцо | |
| 35 | 700-91-11680 | flange | |
| 36 | 07002-13032 | O-ring | |
| 37 | 07000-03035 | Болт | |
| 38 | 01010-51025 | Болт | |
| 39 | 07000-02011 | Кольцо | |
| 40 | 07000-03035 | Болт | |
| 41 | 700-95-58000 | vаlvе, rеliеf | |
| 42 | 700-90-88000 | vаlvе аssу | |
| 43 | 07040-13618 | Заглушка | |
| 44 | 07002-13634 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
