ELECTRICAL SYSTEM
ELECTRICAL SYSTEM
INSTRUMENT BOX

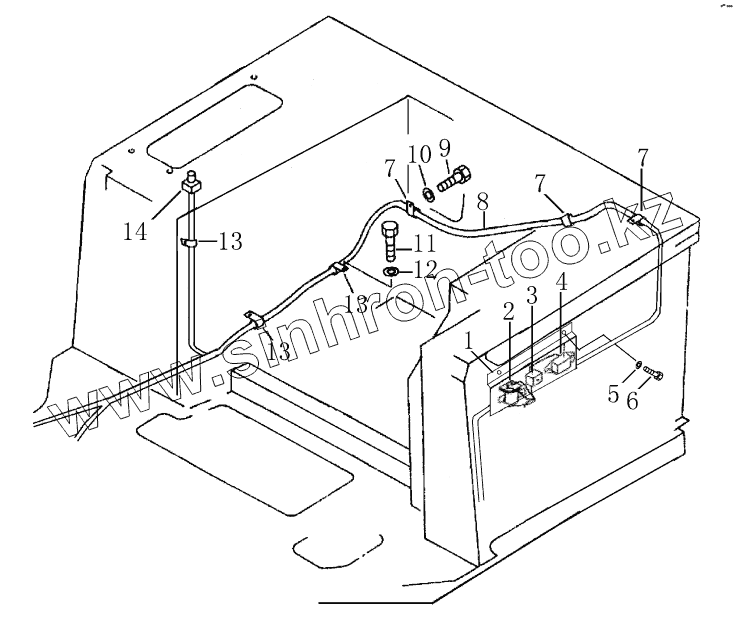

RELAY AND FUSE PANEL
BATTERY AND RELAY SWITCH
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
13
13
14
Позиция на иллюстрации
Заводской номер детали
Название детали
1
17Y-07C-04000
panel
2
216537
Пусковое реле
3
3006300
Предохранительное реле
4
D2763-00900
Предохранитель
5
01643-30032
Шайба
6
01010-51235
Болт
7
08035-02512
Провододержатель
8
17Y-07С-03000
wirе
9
01010-51220
Болт
10
01643-31232
Шайба
11
01010-51220
Болт
12
01643-31232
Шайба
13
08035-02512
Провододержатель
14
02510-00600
switchhorn
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
