Каталог запасных частей к технике: Shantui SD23. RECOIL SPRING

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

6

7

8

9

10

11

12

13

14

14

15

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

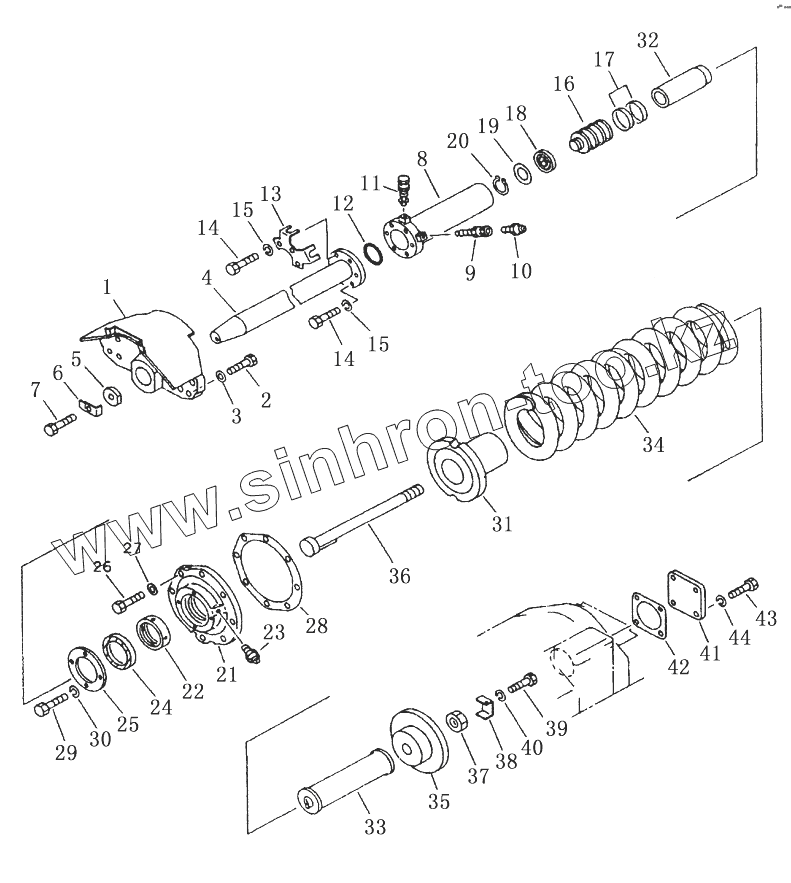

Позиция на иллюстрации	Заводской номер детали		Название детали
1	154-30-11497		Опора
2	01010-52065		Болт
3	01643-32060		Шайба
4	154-30-44110		shaft
4	154-30-44230		shaft
4	154-30-44220		shaft
5	154-30-11332		Шайба
6	154-30-11540		Гидроцилиндр
7	01010-52050		Болт
8	154-30-11145		cylinder
9	07959-30000		valve
10	07020-00000		Масленка
11	198-30-14420		Масляная заглушка
12	07000-15070		Кольцо
13	154-30-12321		Оградитель
14	01010-51240		Болт
15	01602-21236		Рессорная шайба
16	154-30-11771		Поршень
17	150-30-13430		Поршневое кольцо
18	150-30-13442		Сальник
19	150-30-13480		Кольцо
20	150-30-13460		Упорное кольцо
21	154-30-44120		cover
22	154-30-12170		Втулка
22	154-30-00730		cover assy
23	07020-00000		Масленка
24	07019-00100		Сальник
25	154-30-11192		Упорная пластина
26	01010-52060		Болт
27	01643-32060		Шайба
28	154-30-44131		packing
29	01010-51022		Болт
30	01602-21030		Шайба
31	154-30-44140		rialto
32	154-30-44150		pipe
33	154-30-44160		tube stopped
34	154-30-44210		spring, recoil
35	154-30-44180		guide bushing
36	154-30-44170		shaft
37	01580-13629		Гайка
38	154-30-11763		Замковая прокладка
39	01010-51020		Болт
40	01602-21030		Шайба
41	154-30-44190		cover
42	154-30-11712		packing
43	01010-51230		Болт
44	01602-21236		Рессорная шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
