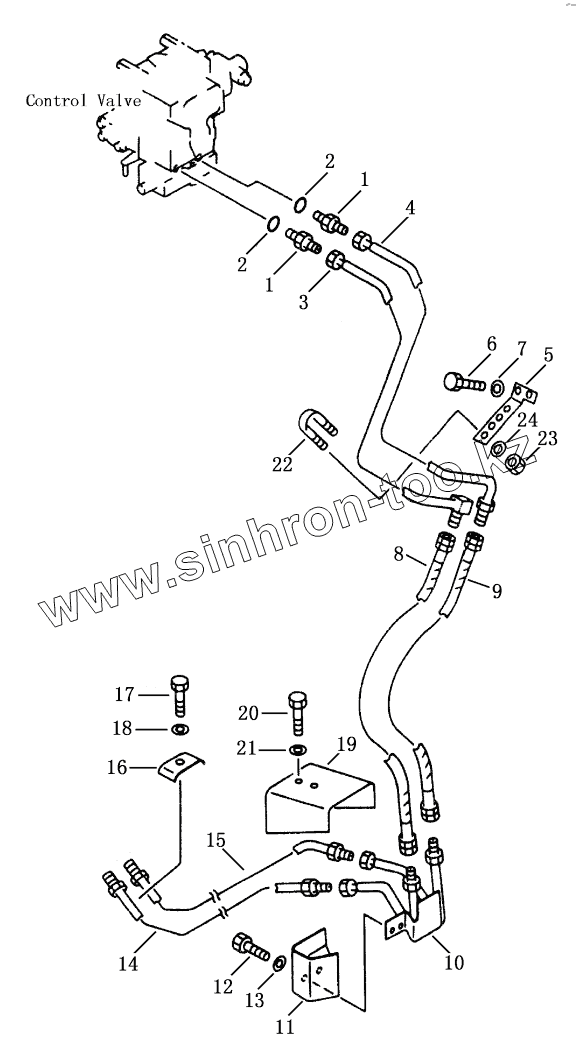

Каталог запасных частей к технике: Shantui SD23. HYDRAULIC PIPING (TANK TO TILT CYLINDER)

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

14

15

15

16

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	17Y-63A-00002		union
1	17Y-63А-00001		uniоn
2	07002-12034		O-ring
3	154-61-74110		tube
3	154-61-74410		tube
4	154-61-74120		tube
4	154-61-74420		tube
5	154-61-74150		bracket
6	01010-51230		Болт
7	01643-31232		Шайба
8	07123-00408		hose
9	07123-00407		hose
10	154-61-74160		tube
11	154-61-74190		cover
12	01010-51235		Болт
13	01643-31232		Шайба
14	154-61-74170		tube
14	154-61-74220		tube
15	154-61-74180		tube
15	154-61-74230		tube
16	176-62-13270		Зажим
17	01010-51225		Болт
18	01643-31232		Шайба
19	154-920-2182		Держатель
20	01010-51230		Болт
21	01643-31232		Шайба
22	07283-22236		clip
23	01599-01011		Гайка
24	01643-31032		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
