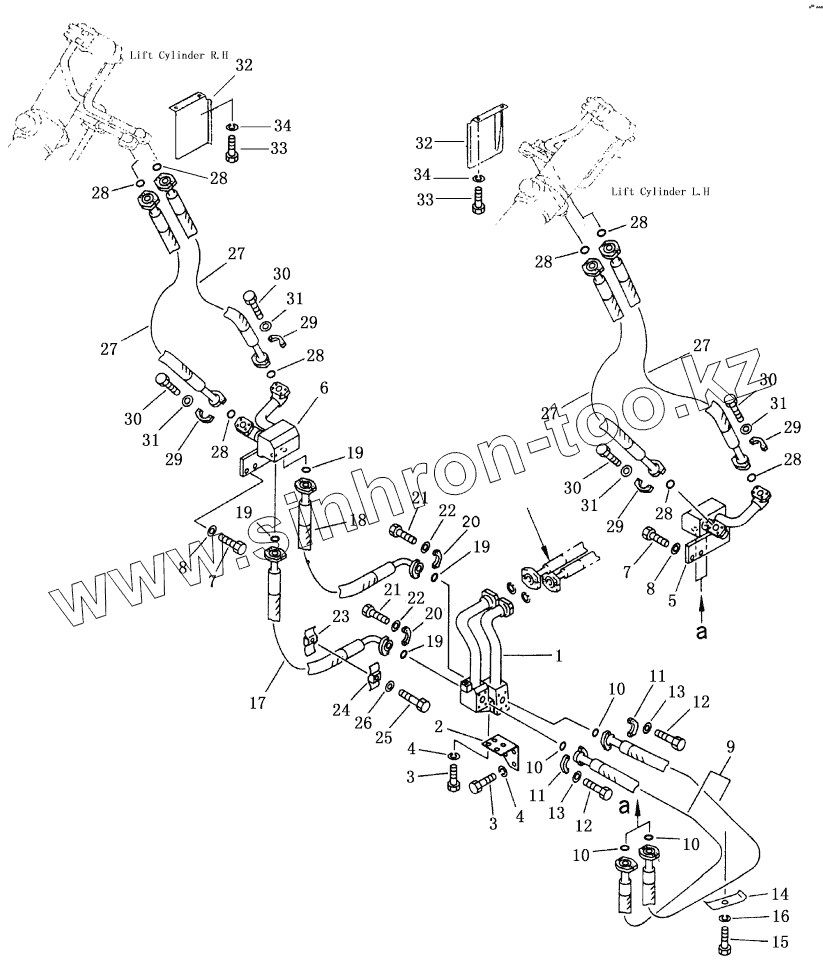

Каталог запасных частей к технике: Shantui SD23. HYDRAULIC PIPING (TANK TO LIFT CYLINDER)
1
2
3
3
4
4
5
5
6
6
7
7
7
8
8
9
10
10
10
10
11
11
12
12
13
13
14
15
16
17
18
18
19
19
19
19
20
20
21
21
22
22
23
24
25
26
27
27
27
27
27
28
28
28
28
28
28
28
28
29
29
29
29
30
30
30
30
31
31
31
31
32
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 154-61-73150 | tube | |
| 2 | 154-61-73160 | bracket | |
| 3 | 01010-51225 | Болт | |
| 4 | 01602-21236 | Рессорная шайба | |
| 5 | 154-61-73170 | block L.H | |
| 5 | 154-61-78120 | block L.H | |
| 6 | 154-61-73180 | block R.H | |
| 6 | 154-61-78110 | block R.H | |
| 7 | 01010-51235 | Болт | |
| 7 | 01010-51245 | Болт | |
| 8 | 01643-31232 | Шайба | |
| 9 | 07125-00611 | hose | |
| 10 | 07000-13025 | Кольцо | |
| 11 | 07371-30638 | Фланец | |
| 12 | 01010-50830 | Болт | |
| 13 | 01643-50823 | washer | |
| 14 | 150-19-25310 | Clamp | |
| 15 | 01010-51230 | Болт | |
| 16 | 01602-21236 | Рессорная шайба | |
| 17 | 07124-00606 | hose | |
| 18 | 07125-00610 | hose | |
| 18 | 07124-00608 | hose | |
| 19 | 07000-13025 | Кольцо | |
| 20 | 07371-30638 | Фланец | |
| 21 | 01010-50830 | Болт | |
| 22 | 01643-50823 | washer | |
| 23 | 176-61-41410 | clamp | |
| 24 | 176-61-41420 | Зажим трубы | |
| 25 | 01010-51040 | Болт | |
| 26 | 01643-31032 | Шайба | |
| 27 | 07125-00610 | hose | |
| 27 | 07122-20611 | hose | |
| 28 | 07000-13025 | Кольцо | |
| 29 | 07371-30638 | Фланец | |
| 30 | 01010-50830 | Болт | |
| 31 | 01643-50823 | washer | |
| 32 | 15A-61-21110 | cover | |
| 33 | 01010-51225 | Болт | |
| 34 | 01643-31232 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
