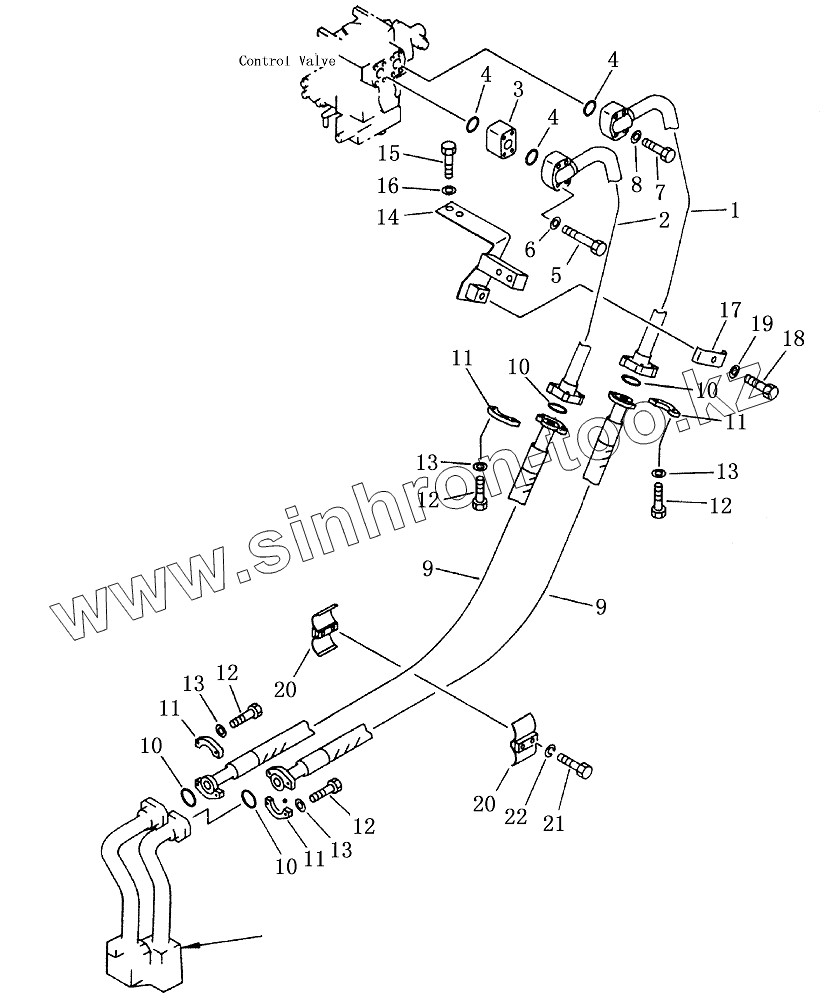

Каталог запасных частей к технике: Shantui SD23. HYDRAULIC PIPING (TANK TO LIFT CYLINDER)

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

6

7

8

9

9

9

9

10

10

10

10

11

11

11

11

12

12

12

12

13

13

13

13

14

15

16

17

18

19

20

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	154-61-73110		tube
2	154-61-73120		tube
3	154-61-73140		spacer
4	07000-13035		Кольцо
5	01011-51005		Болт
6	01643-31032		Шайба
7	01010-51060		Болт
8	01643-31032		Шайба
9	07125-01014		hose
9	07125-01031		hose
9	07125-01030		hose
10	07000-13032		Кольцо
11	07371-31049		Разъемный фланец
12	01010-51035		Болт
13	01643-51032		Washer
14	154-61-73130		bracket
15	01010-51225		Болт
16	01643-31232		Шайба
17	20Y-62-12620		clamp
18	01010-51230		Болт
19	01643-31232		Шайба
20	195-61-16170		Зажим
21	01010-51275		Болт
22	01602-21236		Рессорная шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
