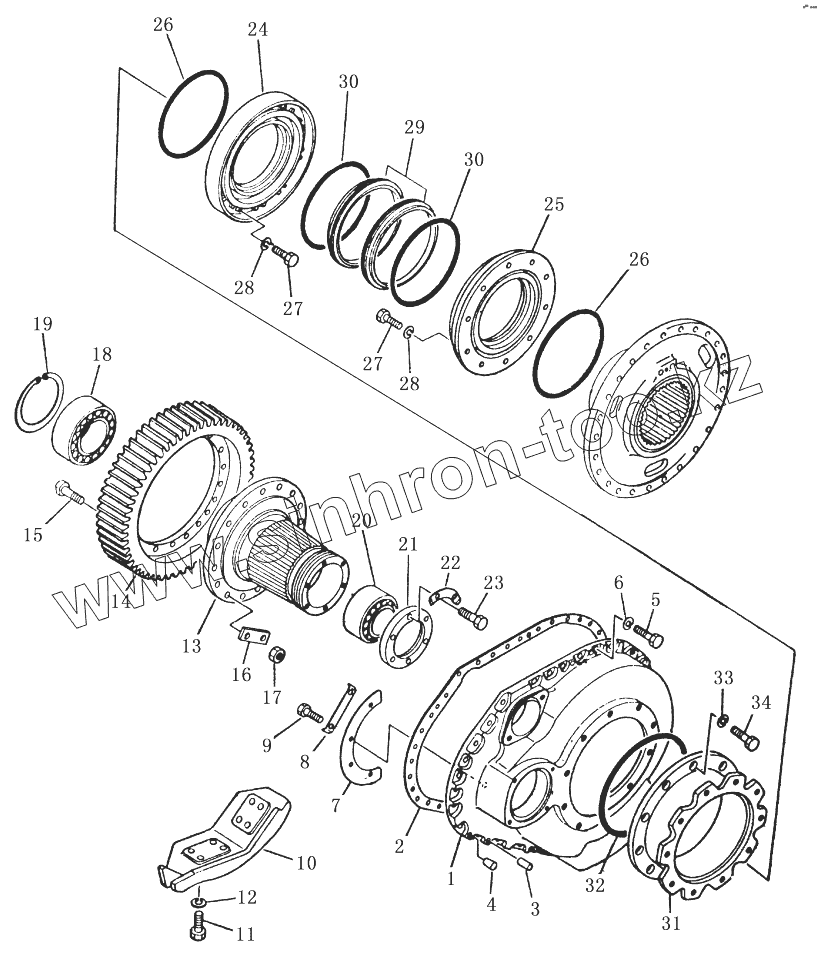

Каталог запасных частей к технике: Shantui SD23. FINAL DRIVE CASE AND GEAR

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

27

28

28

29

30

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	154-27-11123		Case final drive
1	154-27-11113		Конечная передача
2	154-27-11460		gasket
3	04020-01842		Цилиндрический штифт
4	07049-02025		Заглушка
5	01010-52050		Болт
6	01643-32060		Шайба
7	154-27-11410		Пластина
8	175-27-31540		Замковая пластина
9	01010-51220		Болт
10	154-27-15110		Защитная пластина
10	154-27-15120		Guard
11	01010-52045		Болт
12	01643-32060		Шайба
13	154-27-12122		Hob sprocket
13	TS220.27-2		hob sprocket
14	154-27-12110		Большая шестерня (второй
15	175-27-12181		Разряд
16	175-27-12190		Болт
17	01582-12419		Замковая пластина
18	150-09-13110		Гайка
19	04071-00250		Шариковый подшипник
20	170-09-13250		Упорное кольцо
21	154-27-12560		Двурядный шариковый
22	170-27-12210		Подшипник
23	01010-51440		Болт
24	154-27-12152		Замковая шайба
25	154-27-12162		Болт
26	07000-05410		Кольцо
27	01010-51230		Болт
28	01602-21236		Рессорная шайба
29	170-27-12513		Рессорная шайба
30	195-27-12710		O-ring
31	154-27-15211		spacer
32	07000-05410		Кольцо
33	01602-21236		Рессорная шайба
34	01010-51230		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
