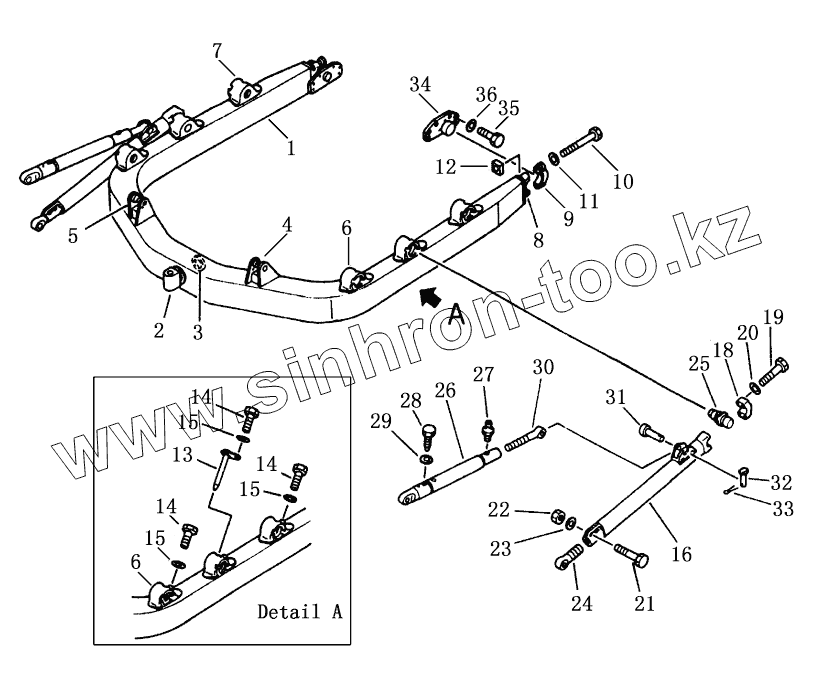

Каталог запасных частей к технике: Shantui SD23. C-FRAME

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

14

14

15

15

15

16

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	154-70-41230		C-frame assy
2	154-70-23315		joint
3	154-70-23320		collar
4	154-70-41240		bracket L.H
5	154-70-41250		bracket R.H.
6	154-70-13134		bracket L.H.
7	154-70-13124		bracket R.H.
8	150-70-23153		bracket
9	150-70-23244		Колпачковая гайка
10	154-71-31420		Болт
11	01643-32780		Шайба
12	170-70-13141		Гайка
13	154-70-19181		Задвижка
14	01010-51420		Болт
15	205-06-62270		Шайба
16	154-70-12116		Подпорка
18	175-70-12160		Заглушка вала
19	01010-52095		Болт
20	01643-32060		Шайба
21	01010-51880		Болт
22	01580-11815		Гайка
23	01643-31845		Шайба
24	175-70-12130		Винтовой болт
25	154-70-12162		Вал
26	154-70-17160		Подпорка
27	07020-01021		Масленка
28	175-70-12221		Болт
29	01643-31445		Уплотнительная шайба
30	154-70-12251		Винт
31	150-70-13411		Задвижка
32	170-70-12240		Задвижка
33	04050-04025		Разводной шплинт
34	154-70-13214		Цапфа
35	01010-52250		Болт
36	01643-32260		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
