Каталог запасных частей к технике: Shantui SD23. BRAKE PEDAL

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

4

5

5

5

5

6

6

7

7

8

9

10

10A

11

12

13

14

15

16

16

17

17

18

18

19

19

20

20

21

22

23

24

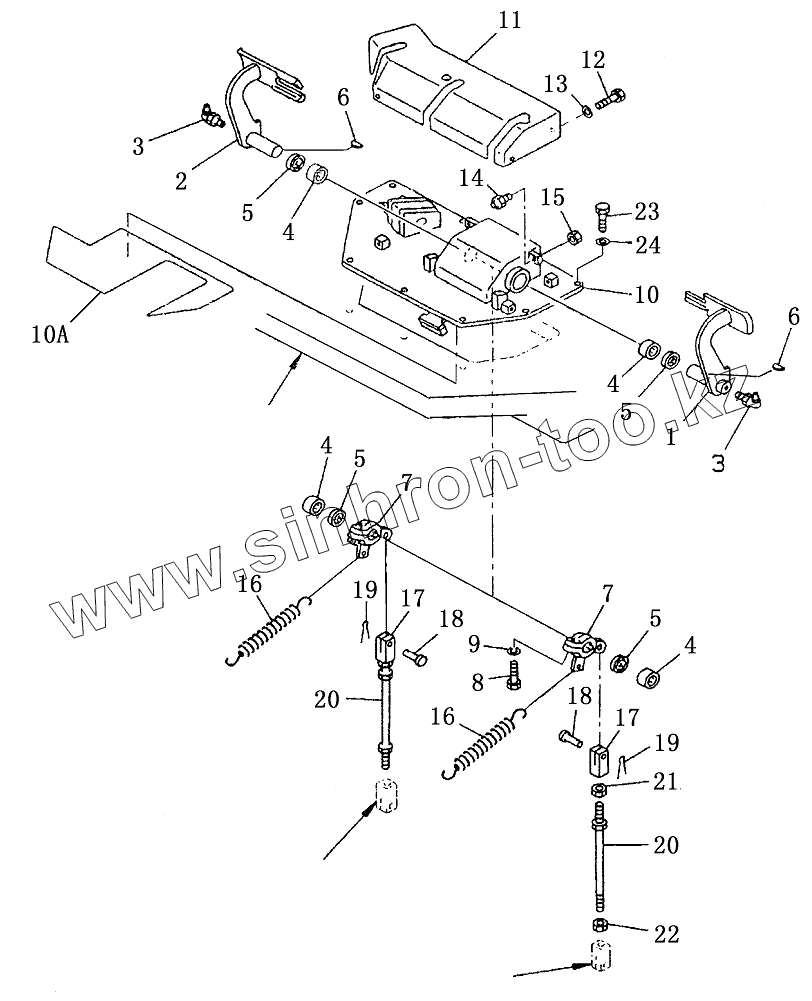

Позиция на иллюстрации	Заводской номер детали		Название детали
1	154-43-41130		Педаль тормоза
2	154-43-41140		Педаль тормоза
3	07021-01090		Масленка
4	06120-03520		Игольчатый подшипник
5	06122-03504		Пылеулавливающее кольцо
6	04010-01032		Сегментная шпонка
7	154-43-41150		Рычаг
8	01010-51245		Болт
9	01602-21236		Рессорная шайба
10	154-43-41281		bracket
10A	154-54-42430		Прокладка
11	154-43-41122		cover
12	01010-51225		Болт
13	01643-31232		Шайба
14	09311-41237		Амортизационный болт
15	01580-11210		Гайка
16	154-43-41260		Рессора
17	04210-21456		Вилка
18	04205-11438		Палец
19	04050-14028		Разводной шплинт
20	04248-31433		rod
21	01582-11411		Гайка
22	01508-41408		Гайка
23	01010-51230		Болт
24	01643-31232		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
