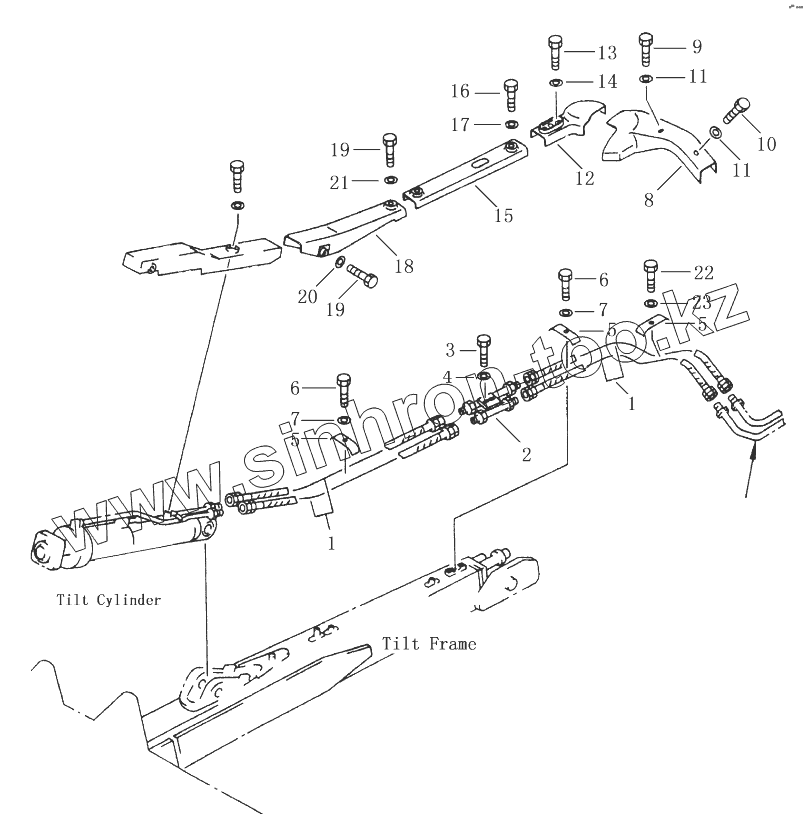

Каталог запасных частей к технике: Shantui SD23. BLADE TILT CYLINDER PIPING

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

4

5

5

5

6

6

7

7

8

8

9

10

11

11

12

13

14

15

15

16

17

18

18

19

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07123-40412		hose
1	07123-40411		hose
2	154-71-45110		tube
2	154-71-45150		tube
3	01010-51430		Болт
4	01643-31445		Уплотнительная шайба
5	154-71-31460		Зажим
6	01010-51430		Болт
7	01643-31445		Уплотнительная шайба
8	154-71-31430		Крышка
8	154-71-46110		cover
9	01010-51250		Болт
10	101010-51235		bolt
11	01643-31232		Шайба
12	154-71-31440		Крышка
13	01010-51430		Болт
14	01643-31445		Уплотнительная шайба
15	154-31-31383		cover
15	154-929-3150		cover
16	01010-51430		Болт
17	195-71-32220		Шайба
18	154-71-31394		Крышка
18	154-929-3160		cover
19	01010-51430		Болт
20	01643-31445		Уплотнительная шайба
21	195-71-32220		Шайба
22	01010-51225		Болт
23	01643-31232		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
