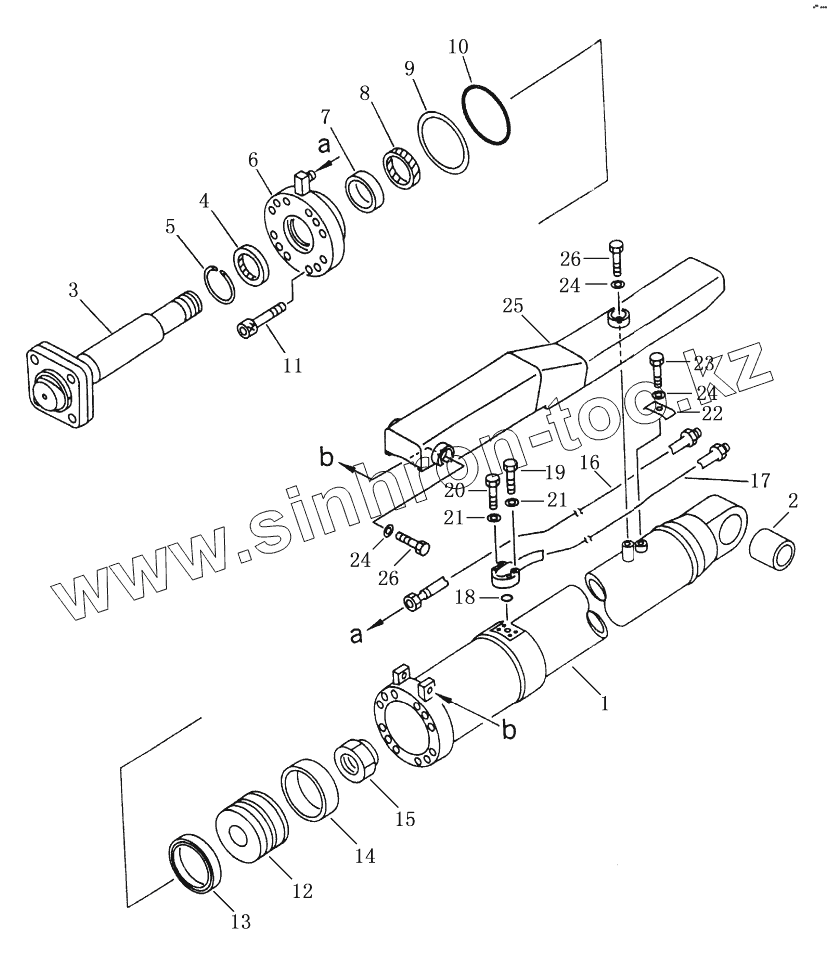

Каталог запасных частей к технике: Shantui SD23. BLADE TILT CYLIDER

Тип техники

Марка

Модель

Схема

154-63-X2070

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

23

24

24

24

25

26

26

Позиция на иллюстрации	Заводской номер детали		Название детали
154-63-X2070	154-63-X2070		blade tilt cylinder assy
1	154-63-53141		cylinder
2	154-63-52760		Втулка
3	154-63-53120		rod piston
4	195-63-92190		seal dust
5	07179-13094		ring snap
6	707-27-16211		head cylinder
7	07177-08030		bushing
8	707-51-80211		packing rod
9	07146-05152		Кольцо защитное
10	07000-15150		O-ring
11	01252-31865		bolt
12	707-36-16150		piston
13	707-44-16180		ring piston
14	07155-01640		ring wear
15	07165-16264		Гайка
16	154-71-45120		tube
17	154-71-45130		tube
18	07000-13025		Кольцо
19	01010-50845		Болт
20	01010-50835		Болт
21	01643-30823		Шайба
22	195-63-52871		Дугообразный зажим
23	01010-51425		Болт
24	01643-31445		Уплотнительная шайба
25	154-71-45140		cap
26	01010-51435		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
