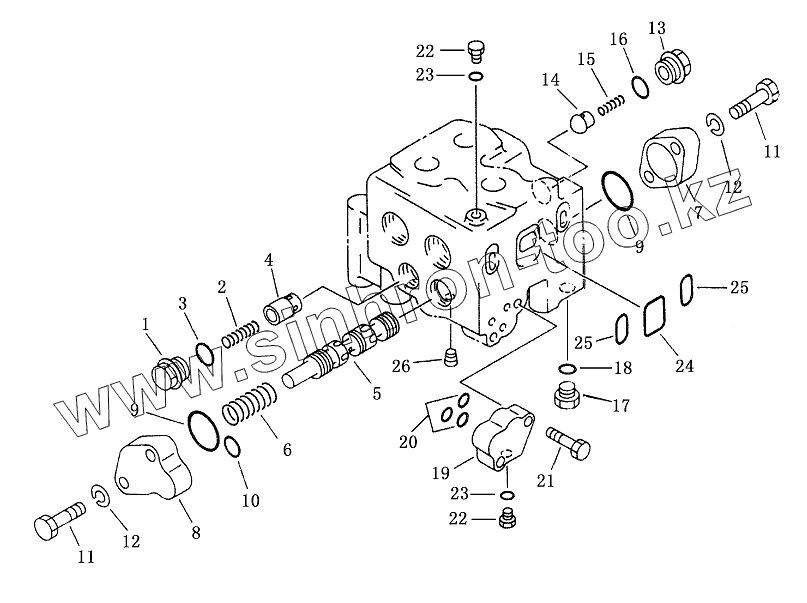

Каталог запасных частей к технике: Shantui SD23. BLADE CONTROL VALVE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

11

12

12

13

14

15

16

17

18

19

20

21

22

22

23

23

24

25

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
709-62-00031	709-62-00031		vаlvе sub аssу
709-62-31103	709-62-31103		valve assy
1	700-22-11370		plug
2	701-13-31130		spring
3	07002-12434		O-ring
4	701-13-31120		Золотник
5	709-62-31250		spool
6	709-62-31260		spring
7	709-62-31310		plate
8	709-62-31320		plate
9	07000-13038		Кольцо
10	07000-02021		o-ring
11	01010-51245		Болт
12	01602-21236		Рессорная шайба
13	709-62-31240		plug
14	700-22-11340		valve check
15	709-20-51270		spring
16	07002-12434		O-ring
17	07040-11612		plug
18	07002-11623		o-ring
19	709-62-31271		plate
20	07000-12015		Кольцо
21	01010-51040		Болт
22	07040-11007		Заглушка
23	07002-11023		о-ring
24	07000-13040		Кольцо
25	709-62-31280		о-ring
26	708-17-22130		plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
