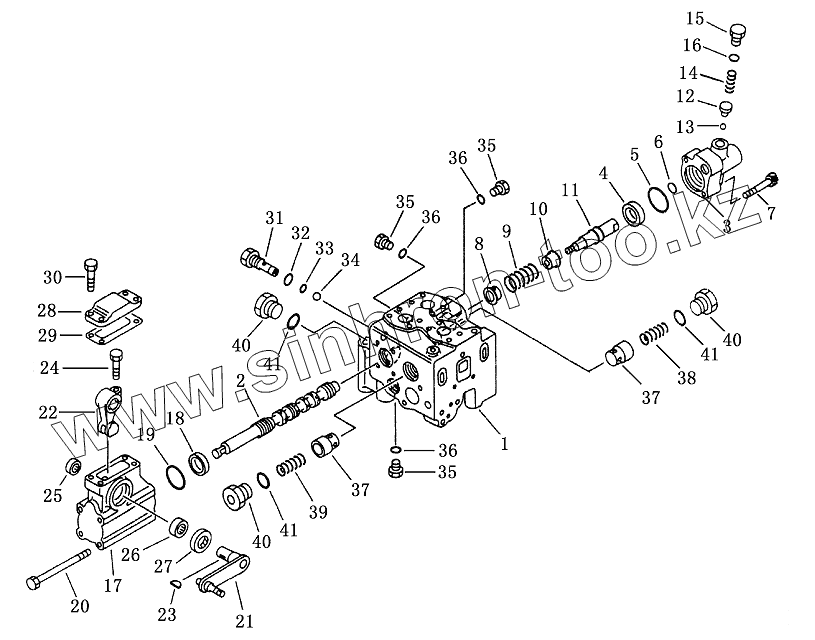

Каталог запасных частей к технике: Shantui SD23. BLADE CONTROL VALVE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
36
36
36
37
37
38
39
40
40
40
41
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 709-62-31103 | 709-62-31103 | valve assy | |
| 1 | 709-62-31112 | body valve | |
| 2 | 709-62-31120 | spool | |
| 3 | 709-62-31130 | case | |
| 4 | 709-62-31140 | collar | |
| 5 | 07000-03045 | Кольцо | |
| 6 | 07000-02015 | Кольцо | |
| 7 | 01252-31045 | bolt | |
| 8 | 700-91-11260 | retainer | |
| 9 | 709-62-31150 | spring | |
| 10 | 700-91-11270 | retainer | |
| 11 | 709-62-31160 | plug | |
| 12 | 709-62-31170 | retainer | |
| 13 | 700-84-11730 | ball | |
| 14 | 709-62-31180 | spring | |
| 15 | 07040-11409 | plug | |
| 16 | 07002-01423 | о-ring | |
| 17 | 700-93-11710 | саsе lеvеr | |
| 18 | 700-93-11720 | collar | |
| 19 | 07430-71380 | о-ring | |
| 20 | 700-93-11730 | bolt | |
| 21 | 709-62-31190 | lever | |
| 22 | 700-93-11780 | lever | |
| 23 | 04010-00416 | Сегментная шпонка | |
| 24 | 01010-30825 | Болт | |
| 25 | 700-93-11740 | bеаring | |
| 26 | 700-93-11750 | bеаring | |
| 27 | 700-93-11762 | sеаl оil | |
| 28 | 700-93-11790 | plаtе | |
| 29 | 700-93-11811 | gasket | |
| 30 | 01010-50820 | Болт | |
| 31 | 709-62-11350 | plug | |
| 32 | 07002-11423 | Кольцо круглого сечения | |
| 33 | 07000-11007 | O-ring | |
| 34 | 04260-00952 | Стальной шарик | |
| 35 | 07040-11007 | Заглушка | |
| 36 | 07002-11023 | о-ring | |
| 37 | 709-62-31210 | valve | |
| 38 | 709-62-31220 | spring | |
| 39 | 701-21-31130 | spring | |
| 40 | 07040-13316 | plug | |
| 41 | 07002-13334 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
