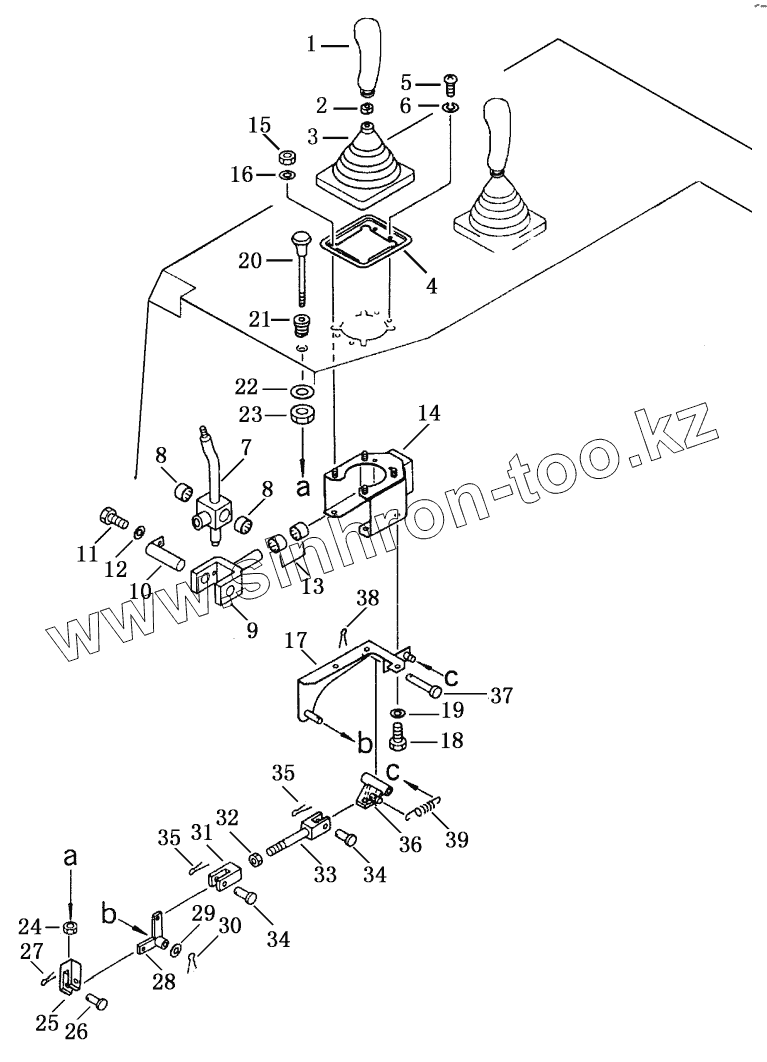

Каталог запасных частей к технике: Shantui SD23. BLADE CONTROL LEVER

Тип техники

Марка

Модель

Схема

Q195-61-X4150

1

2

3

4

5

6

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

34

35

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
Q195-61-X4150	Q195-61-X4150		blade control lever
1	16Y-86C-11000		Knob
2	195-43-44220		Гайка
3	195-61-45140		Защитная камера
4	195-61-45130		Основание
5	01220-40508		Гайка
6	01601-20513		Шайба
7	195-61-45160		lever
8	195-61-34130		Подшипник
9	195-61-45180		Вилка
10	195-61-45170		Ось
11	01010-50816		Болт
12	01643-30823		Шайба
13	195-61-45440		Подшипник
14	195-61-45110		bracket
15	01580-10806		Гайка
16	01643-30823		Шайба
17	195-61-45240		bracket
18	01010-50816		Болт
19	01643-30823		Шайба
20	195-61-45211		Кнопка
21	175-61-31750		Гайка
22	01640-22232		Шайба
23	195-61-45230		Гайка
24	01580-10806		Гайка
25	04211-20844		Вилка
26	04205-10822		Палец
27	04050-12015		Разводной шплинт
28	195-61-45260		Рычаг
29	01641-20812		Шайба
30	04050-12015		Разводной шплинт
31	04210-20832		Вилка
32	01580-10806		Гайка
33	04244-40810		rod
34	04205-10822		Палец
35	04050-12015		Разводной шплинт
36	195-61-45270		lever
37	195-61-45280		pin
38	04050-12015		Разводной шплинт
39	195-61-45290		Рессора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
